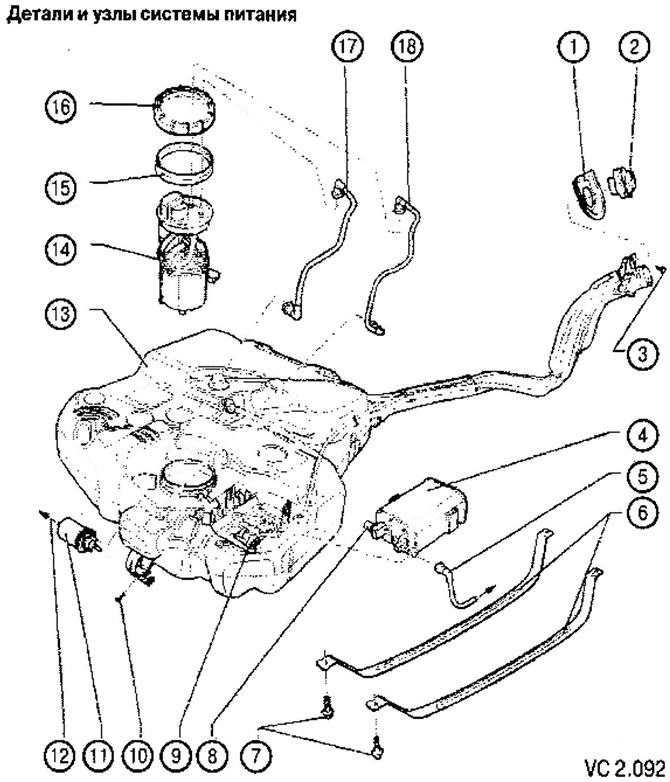

Części i podzespoły układu zasilania:
1. Pokrywa wlewu
2. Korek wlewu
3. Śruba mocująca wlew
4. Pochłaniacz oparów paliwa z węglem aktywnym
5. Wąż wentylacyjny podłączony do elektrozaworu absorbera
6. Zaciski mocujące zbiornik paliwa
7. Śruby mocujące zbiornik paliwa: 20 Nm
8. Rura odpowietrzająca węża łączącego absorber ze zbiornikiem paliwa
9. Zawór redukcyjny ciśnienia
10. Śruba mocująca filtr paliwa
11. Filtr paliwa:
- pozycja montażu: strzałka wskazuje kierunek przepływu
12. Rura wylotowa filtra paliwa
13. Zbiornik paliwa
14. Moduł zasilania paliwem z czujnikiem poziomu paliwa (G)
15. Uszczelka wargowa modułu dostarczania paliwa
16. Pierścień blokujący: 80 Nm
17. Linia zaopatrzenia (kolor czarny)
18. Linia powrotna (kolor niebieski)

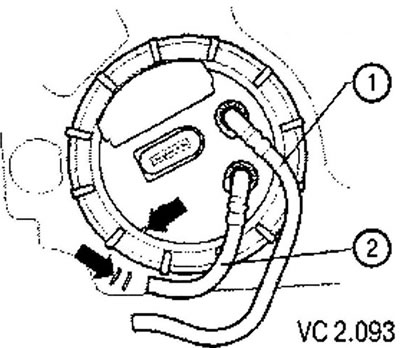

Pozycja montażowa kołnierza modułu dostarczania paliwa:
1. Przewód powrotny paliwa (niebieski lub z niebieskim znakiem)
2. Przewód ciśnieniowy paliwa (czarny)
[Oryginał tekstu jest dostępny na portalu: VWmanual.ru]

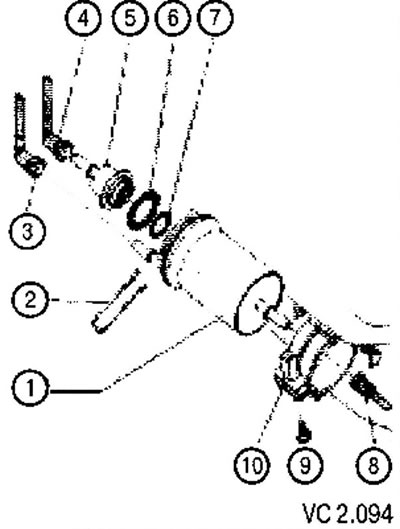

Części i podzespoły filtra paliwa wraz z elementami towarzyszącymi (rysunek VC2.094):
1. Filtr paliwa:
- kierunek przepływu paliwa jest oznaczony strzałką;
- łącząc przewody nie należy ich mieszać;
- pozycja montażu: bolec na korpusie filtra musi wejść w rowek prowadnicy na uchwycie filtra.
2. Uchwyt montażowy regulatora ciśnienia paliwa.
3. Czarny przewód doprowadzający paliwo (ze zbiornika paliwa):
- aby rozłączyć należy nacisnąć blokadę złącza.
4. Niebieski przewód powrotny paliwa (do zbiornika paliwa):
- aby rozłączyć należy nacisnąć blokadę złącza.
5. Regulator ciśnienia paliwa (0,4 MPa (4 bary).
6. Uszczelka:
- wymienić na nową podczas montażu.
7. Pierścień uszczelniający:
- wymienić na nową podczas montażu.
8. Czarny przewód doprowadzający paliwo (do silnika):
- aby rozłączyć należy nacisnąć blokadę montażową.
9. Dokręcanie śruby 3 Nm.
10. Uchwyt filtra paliwa:
- przymocowany do zbiornika paliwa.
