Panel instrumentów (VW Golf 5)

1 - przyciski ustawiania zegara
2 - obrotomierz
3 - wskaźnik temperatury płynu chłodzącego
4 - wyświetlacz
5- wskaźnik rezerwy paliwa
6 - prędkościomierz
7 - przycisk resetowania dziennego przebiegu

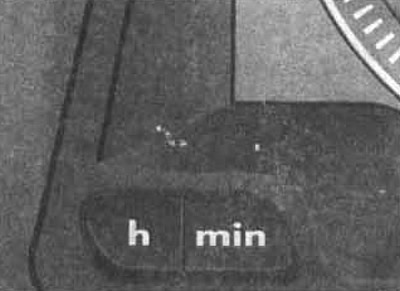

Ustawianie aktualnego czasu

1. Naciśnij lewy przycisk [h], aby ustawić zegar. Krótkie naciśnięcie przycisku przesuwa czas o jedną godzinę do przodu.

2. Naciśnij prawy przycisk [min], aby ustawić minuty. Krótkie naciśnięcie przycisku przesuwa czas o jedną minutę do przodu.

Tachometr

Obrotomierz wskazuje liczbę obrotów silnika na minutę.

Początek czerwonej strefy na obrotomierzu oznacza maksymalną dopuszczalną moc silnika na wszystkich biegach.



Kiedy strzałka zbliży się do tej strefy, należy albo zmienić bieg na wyższy, albo przesunąć dźwignię automatycznej skrzyni biegów do położenia D, albo zwolnić gaz.

Uwaga! Wskazówka tachometru nie powinna w żadnym wypadku znaleźć się w czerwonym polu skali. Ryzyko uszkodzenia silnika!

Wcześniejsza zmiana biegu na wyższy pozwala zaoszczędzić paliwo oraz zmniejszyć hałas silnika i skrzyni biegów.

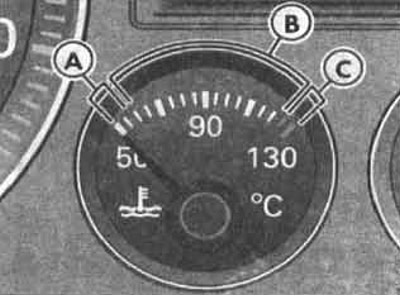

Wskaźnik temperatury płynu chłodzącego

Wskaźnik ten pokazuje temperaturę płynu chłodzącego silnik.

Strzałka w zakresie niskich temperatur A

Należy unikać wysokich prędkości obrotowych i dużych obciążeń silnika.

Strzałka w zakresie temperatur roboczych B

W normalnych warunkach jazdy strzałka powinna znajdować się w środku skali. Gdy silnik pracuje pod dużym obciążeniem, np. przy wysokiej temperaturze zewnętrznej, strzałka może na krótko przesunąć się na prawą stronę skali. Nie powinno to stanowić powodu do niepokoju, chyba że zaświeci się kontrolka ostrzegawcza temperatury płynu chłodzącego lub na wyświetlaczu zestawu wskaźników pojawi się ostrzegawczy tekst.

Gdy strzałka znajdzie się w zakresie C, zapali się kontrolka .

Na wyświetlaczu zestawu wskaźników może dodatkowo pojawić się ostrzeżenie: "STOP! SPRAWDŹ POZIOM PŁYNU CHŁODZĄCEGO! ZOBACZ INSTRUKCJĘ OBSŁUGI!".


Należy zatrzymać samochód i wyłączyć silnik.

Sprawdź poziom płynu chłodzącego. Jeżeli poziom płynu chłodzącego jest prawidłowy, nie można kontynuować jazdy — należy zwrócić się o pomoc do wykwalifikowanej osoby.

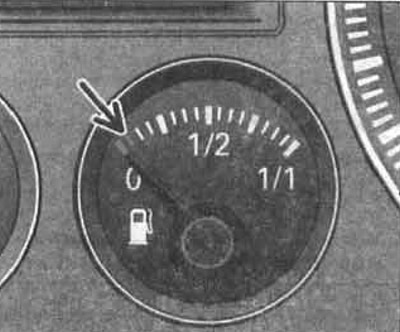

Wskaźnik poziomu paliwa

Pojemność zbiornika paliwa wynosi około 55 litrów.

Gdy wskaźnik osiągnie czerwony poziom rezerwy paliwa, na wyświetlaczu zapali się kontrolka ostrzegawcza , a na wyświetlaczu tablicy rozdzielczej może pojawić się dodatkowe ostrzeżenie: "BITTE TANKEN!" (PROSZĘ ZATANNOWAĆ!).

Jednocześnie rozlega się sygnał ostrzegawczy przypominający o konieczności uzupełnienia paliwa. W zbiorniku pozostało jeszcze około 7 litrów paliwa.
