Uwaga! Przed przystąpieniem do serwisowania lub naprawy wycieraczek wyłącz zapłon i wyjmij kluczyk ze stacyjki, aby uniknąć obrażeń.
Wycieraczka szyby przedniej
Pióro wycieraczki składa się z gumowego paska zamocowanego w metalowych uchwytach.
Wyjmowanie
1. Ustaw szczotkotrzymacze w pozycji "serwisowej" poprzez wyłączenie zapłonu i przytrzymanie przełącznika wycieraczek w pozycji dolnej przez 10 sekund lub krótkie naciśnięcie go.
2. Odsuń ramię ze szczotką od szyby.
3. Umieść gumkę recepturkę 1 pod kątem prostym do dźwigni 2 i usuń ją (zobacz strzałkę na ilustracji).
Montaż wykonuje się w odwrotnej kolejności niż demontaż. W samochodach marki Golf dłuższe pióro wycieraczki jest zamontowane na ramieniu po stronie kierowcy.
Środek do czyszczenia tylnej szyby
Wyjmowanie
4. Odsuń ramię ze szczotką od tylnej szyby.
5. Umieść gumową szczotkę pod kątem prostym do dźwigni.
6. Naciśnij taśmę, aż się zatrzyma (zobacz strzałkę A na ilustracji), aby uwolnić smycz 2.
7. Przesuń smycz 2 w kierunku strzałki B i zdejmij szczotkę z dźwigni 1 przesuwając ją w kierunku strzałki C (zobacz ilustrację 11.6).
Instalacja
8. Umieść szczotkę na występie dźwigni.
9. Obróć szczotkę w przeciwnym kierunku i ustaw ją równolegle do dźwigni.
10. Przesuń smycz i zabezpiecz ją.
Samochody Touran. Płyn do czyszczenia szyb samochodowych
Wyjmowanie
11. Odsuń ramię wycieraczki wraz z piórem od szyby.
12. Ustaw szczotkę pod kątem prostym do dźwigni.
13. Naciśnij blokadę smyczy A, zdejmij uchwyt szczotki B z dźwigni, pociągając go w dół (zobacz strzałki na ilustracji).
Uwaga! W sprzedaży dostępne są zarówno kompletne pióra wycieraczek, jak i pojedyncze gumki do piór wycieraczek. Jeżeli wymieniasz wyłącznie gumkę, uważaj, żeby nie wygiąć uchwytu podczas wymiany.
14. Za pomocą szczypiec ściśnij oba stalowe paski prowadzące i zwolnij uchwyty mocujące taśmę na górnym końcu szczotki.
Następnie zwolnij zaciski na całej długości szczotki i zdejmij pasek gumowy wraz ze stalowymi prowadnicami (zobacz ilustrację).
Instalacja
15. Przymocuj nową gumkę do uchwytów, nie instalując pasków prowadzących.
16. Umieść oba paski prowadzące na końcu gumki tak, aby wypustki na prowadnicach były skierowane w stronę gumki i pasowały do rowków.

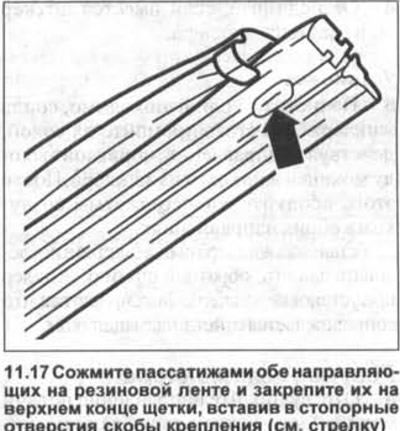

17. Za pomocą szczypiec ściśnij obie prowadnice na gumce i zamocuj je na górnym końcu szczotki, wkładając je w otwory blokujące uchwytu montażowego (zobacz strzałkę na ilustracji).
18. Umieść szczotkę na dźwigni i zamocuj ją do haka mocującego.
19. Przywróć ramię wycieraczki do pierwotnej pozycji.
Upewnij się, że gumka styka się ze szkłem na całej swojej długości. W razie konieczności delikatnie zegnij dźwignię.
