Spis treści: Wyjmowanie ↓ Instalacja ↓
Wyjmowanie
1 Otwórz maskę.

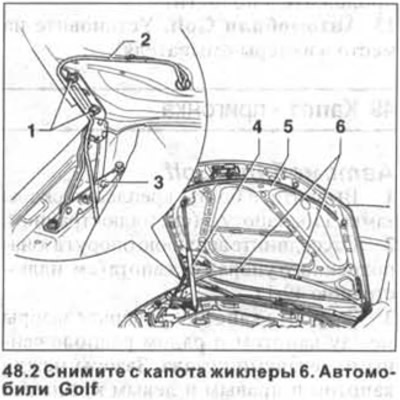

2. Wózki golfowe. Wyjmij dysze 6 z maski (zobacz ilustrację).
3. Wózki golfowe. Odłączyć wąż doprowadzający płyn do mycia oraz przewód grzałki dysz od okapu, wyjąć je z uchwytu na zawiasie 3 (zobacz ilustrację 48.2) i wyciągnij go z wnęki maski.
Uwaga! Jeżeli stara maska ma być ponownie zamontowana, należy przywiązać kawałek sznurka do końców węża pralki. Po wyjęciu węża z wnęki okapu, sznurek pozostaje na swoim miejscu, a dzięki niemu wąż można później bez większych trudności wciągnąć z powrotem na miejsce.
4. Zaznacz miejsce montażu zawiasów 3 na masce (zobacz ilustrację 48.2).
(Oryginalne informacje są zamieszczone w zasobie VWmanual.ru)
5. Odkręć dwie nakrętki 1 mocujące zawiasy po obu stronach maski (zobacz ilustrację). Nie odkręcaj nakrętek całkowicie.
6. Poproś pomocnika o przytrzymanie maski i odłączenie od niej górnego wspornika amortyzatora gazowego 4 maski (zobacz ilustrację 48.2).
7. Odkręć nakrętki 1, wspólnie z drugą osobą zdejmij maskę z zawiasów i odłóż ją z dala od obszaru roboczego.
Instalacja
8. Zamontuj maskę w zawiasach, współpracując z drugą osobą.
Jeżeli montujesz stary okap, wyrównaj go, korzystając z oznaczeń wykonanych przed demontażem. Dokręć nakrętki 1 zawiasów ręcznie (zobacz ilustrację 48.2).
9. Przymocuj górną podporę amortyzatora gazowego do maski.
10. Zamknij maskę i upewnij się, że odstępy między maską a sąsiednimi częściami nadwozia odpowiadają odstępom nominalnym.
11. Dokręć nakrętki zawiasów momentem 22 Nm.
12. Wózki golfowe. Przeciągnij wąż spryskiwacza i przewód zasilający nagrzewnicy strumieniowej do wnęki okapu, wykorzystując sznurek pozostały we wnęce. Jeżeli montowany jest nowy okap, wówczas węże i przewody również muszą zostać ułożone w komorze.
13. Wózki golfowe. Zainstaluj ponownie dysze spryskiwaczy.
