Kaptur — pasuje (VW Golf 5)

Samochody golfowe

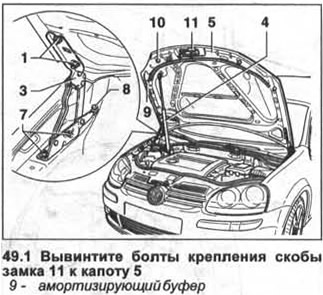

1. Odkręcić śruby mocujące uchwyt zamka 11 do maski 5 (zobacz ilustrację).



2. Odłączyć górne mocowanie amortyzatora gazowego 4 od maski (zobacz ilustrację 49.1).

3. Zamknij maskę i sprawdź szczeliny między maską a sąsiednimi częściami nadwozia. Szczeliny między maską a prawym i lewym błotnikiem powinny mieć taką samą szerokość i przebiegać równolegle.

Szerokość szczelin. Samochody golfowe:

• Szczelina między maską a skrzydłem wynosi 3,5±0,5 mm
• Odstęp między maską a reflektorem wynosi 4,5±0,5 mm

W razie potrzeby otwórz maskę, poluzuj nakrętki 1 na zawiasach, a także śruby 7, za pomocą których maska jest przymocowana do nadwozia i wyreguluj maskę, przesuwając ją w lewo lub w prawo (zobacz ilustrację 49.1).

4. Dokręć śruby i nakrętki mocujące maskę momentem 22 Nm.

5. Wkręć śruby regulacyjne 8, aż tylna część maski będzie ściśle przylegać do błotników (zobacz ilustrację 49.1).

6. Wkręć zderzaki regulacyjne 10 tak, aby przód maski ściśle przylegał do błotników (zobacz ilustrację 49.1).

Uwaga! Aby łatwiej zamontować maskę, należy użyć szpachli lub plasteliny, którą naklejamy na zderzaki regulacyjne. Po zamknięciu kaptura plastelina zostanie ściśnięta, co pozwoli na sprawdzenie dopasowania kaptura.

7. Dokręć śruby mocujące wspornik momentem 10 Nm.

8. Nasmaruj zawiasy 3, śruby 7 i nakrętki 1 smarem ochronnym, aby zapobiec korozji (zobacz ilustrację 49.1).

Samochody Touran

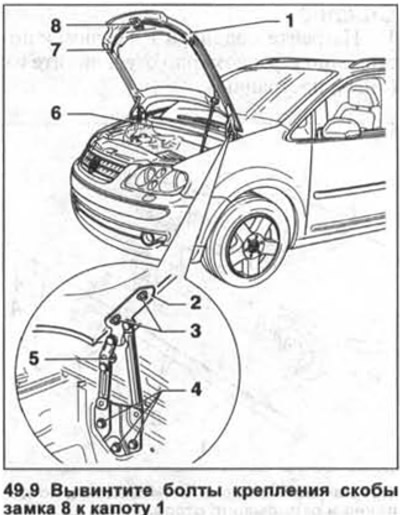

9. Odkręcić śruby mocujące uchwyt zamka 8 do maski 1 (zobacz ilustrację).



10. Odłączyć górne podparcie amortyzatora gazowego 6 od maski (zobacz ilustrację 49.9).

11. Zamknij maskę i sprawdź szczeliny między maską a sąsiednimi częściami nadwozia. Szczeliny między maską a prawym i lewym błotnikiem powinny mieć taką samą szerokość i przebiegać równolegle.

Szerokość szczelin. Samochody Touran:

• Szczelina między maską a skrzydłem wynosi 3,0 + 1 mm
• Odległość między maską a reflektorem wynosi 4,0 +1 mm

W razie potrzeby otwórz maskę, poluzuj nakrętki 3 na zawiasach maski i wyreguluj maskę, przesuwając ją w lewo lub w prawo (zobacz ilustrację 49.9).

12. Odkręć śruby 4 mocujące zawiasy do nadwozia i wyreguluj wysokość maski (patrz ilustracja (49.9).

13. Dokręć śruby i nakrętki mocujące maskę momentem 22 Nm.

14. Wkręć zderzaki regulacyjne 7 tak, aby przód maski ściśle przylegał do błotników (zobacz ilustrację 49.9).

Uwaga! Aby łatwiej zamontować maskę, należy użyć szpachli lub plasteliny, którą naklejamy na zderzaki regulacyjne. Po zamknięciu kaptura plastelina zostanie ściśnięta, co pozwoli na sprawdzenie dopasowania kaptura.

15. Dokręć śruby mocujące wspornik momentem 10 Nm.

16. Nasmaruj zawiasy 2, śruby 4 i nakrętki 3 smarem ochronnym, aby zapobiec korozji (zobacz ilustrację 49.9).
