2. Demontujte volant podľa popisu v kroku 3 (kresba 9.4).
Kresba 9.4. Prepínače pod volantom
1 - volant; 2 - signálne vodiče; 3 - kryt volantu; 4 - signálne tlačidlá; 5 - vložka zámku.
3. Uvoľnite skrutky a odstráňte spodný kryt stĺpika riadenia.
4. Odskrutkujte tri skrutky a vyberte kombinovaný spínač. Odpojte zástrčku s elektrickými vodičmi.
5. Pomocou šesťhranného kľúča uvoľnite upínaciu skrutku, ktorá zaisťuje zámok volantu.
6. Nadvihnite a vyberte bezpečnostnú podložku z vnútorného stĺpika, vyberte pružinu a kontaktný krúžok.
7. Odpojte zástrčku s elektrickými vodičmi a odstráňte zámok riadenia z hornej časti stĺpika spolu s horným krytom. Je dôležité mať na pamäti, že na odstránenie zámku je potrebné vložiť kľúč zapaľovania do zámku.
8. Odskrutkujte skrutku a vyberte kryt spínača a zámku.
9. Na odstránenie cylindrickej vložky vyvŕtajte otvor s priemerom 3 mm, zatlačte na pružinový kolík a vyberte cylindrickú vložku (kresba 9.5).

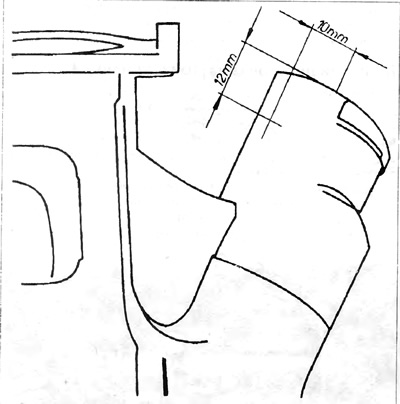

Kresba 9.5. Poloha osi otvoru na vytiahnutie cylindrickej vložky zámku
10. Montáž sa vykonáva v opačnom poradí ako pri demontáži. Najprv je potrebné vymeniť bezpečnostnú podložku za novú a úplne ju pritlačiť na obmedzovač pri súčasnom podopretí spodného konca stĺpika.
