Одвојите матице точкова и поставите задњи део аутомобила на постоље дизалице.
Скините точак и поклопац. Према упутствима. мора се користити посебан алат, али се поклопац може пажљиво уклонити одвијачем (померајући лево и десно наизменично).
Уклоните клин из браве матице и уклоните уређај за закључавање.
Отпустите матицу за подешавање и уклоните подлошку.
За верзије са добош кочницама, уклоните добош кочнице. Ово ће ослободити спољашњи лежај.
За верзије са диск кочницама, уклоните седиште кочнице (без отварања уређаја) и уклоните кочиони диск заједно са главчином. Ово ће ослободити спољашњи лежај.
Даље, процес растављања се одвија у зависности од верзије.

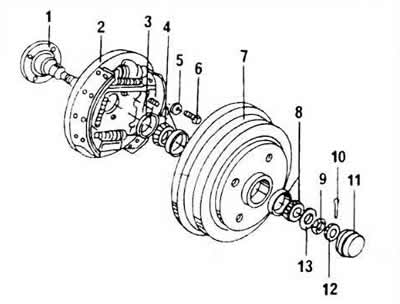

Аутомобили са добош кочницама
1 - крај осовине
2 - основна плоча кочнице
3 - заптивни прстен за уље
4 - унутрашњи лежај точка
5 - подлошка у облику
6 - вијак, 60 Нм
7 - кочиони добош
8 - спољни лежај точка
9 - шестоугаона навртка
10 - клин, увек замењен
11 - капа главчине
12 - брава кључем
13 - потисна подлошка
Поставите кочиони добош на отворени шкрипац, уметните трн са предње стране и избијте задњи лежај и заптивку. Са супротних страна избијте оба радна прстена лежаја из бубњева.
Убаците нове прстенове и подмажите нови лежај машћу.
Уметните унутрашњи лежај и пажљиво увуците О-прстен. Обришите сву масноћу стиснуту на површину.
Сада можете поново инсталирати кочиони добош. Ове радње се не изводе на возилима са уграђеним антиблокирајућим уређајем.

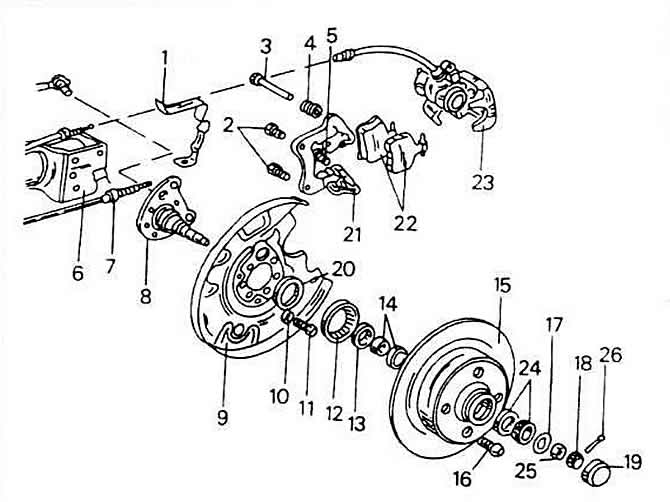

Возила са диск кочницама
1 - причвршћивање кабла ручне кочнице
2 - завртњи, 65 Нм
3 - водећи вијак, седиште кочнице
4 - заштитна манжетна
5 - самоблокирајући вијак, 35 Нм
6 - опружна стезаљка
7 - сајла ручне кочнице
8 - крај осовине
9 - блатобран
Подлошка у облику 10, конвексна страна окренута ка блатобрану
11 - вијак, 60 Нм
12 - зупчаста круна уређаја против блокирања
13 - заптивни прстен масти
14 - унутрашњи лежај точка
15 точкова
16 - вијак точка, 110 Нм
17 - потисна подлошка
18 - брава кључем
19 - капа главчине
20 - поклопац лежаја
21 - ослонац кочионог седишта
22 - сет кочионих плочица
23 - седиште кочнице
24 - спољни прстен лежаја
25 - матица за подешавање лежаја
26 - клин
Стегните кочиони диск стегом са лименим или алуминијумским чељустима и помоћу одвијача избијте лимени поклопац са унутрашње стране бубња.
Поставите унутрашњу страну кочионог диска на отворене чељусти стеге, уметните трн са предње стране и избијте унутрашњи лежај заједно са заптивним прстеном. Са супротних страна избијте оба радна прстена из бубња.
Очистите оба краја темељно.
Саставите нове лежајеве као што је описано за верзију добош кочнице, али поставите кочиони диск заједно са главчином точка преко отвора стеге да бисте ушли у спољашњи прстен унутрашњег лежаја точка. Као што се види са слике, круна уређаја против блокирања се налази на кочионом диску, који се не сме оштетити. Уметните део цеви дуж спољашњег обима лежаја. Затим окрените кочиони диск (чвориште) и на исти начин забијте спољашњи прстен лежаја точка. У исто време, не гурајте главчину точка на површину бубња, већ га добро затворите одоздо, тада ће се обезбедити поуздано заустављање приликом вожње.
Добро подмажите лежајеве точка машћу, уметните их са задње стране главчине точка и, пазећи, увуците заптивни прстен за подмазивање приказан на сл. страну док не сједне сигурно. Погледајте поново да видите да ли је круна оштећена током ове операције.
Забијте лимену капицу са трном одговарајућег пречника у унутрашњост главчине точка без пригњечења. Треба то пратити. тако да се приликом замене лежајева точкова не оштети прстенасти зупчаник намењен за индикацију брзине, тј. број обртаја задњег точка који се односи на уређај против блокирања.
Померите кочиони диск до краја осовине.
Монтирајте све делове на спољашњу страну главчине точка.
Поново подесите зазор у лежајевима.
Чврсто затегните матицу док се бубањ или кочиони диск окрећу у различитим правцима. Ово је неопходно за уметање лежајева у радне прстенове. Затим поново олабавите матицу.
Поново затегните матицу све док врх одвијача и даље не може да помера диск испод матице са једне на другу страну.
У овом положају убаците кључ и поставите нови клин у њега. Ако се клин не уклапа, можете мало затегнути матицу, међутим, имајући на уму да након ове операције диск мора бити у могућности да се слободно креће.
