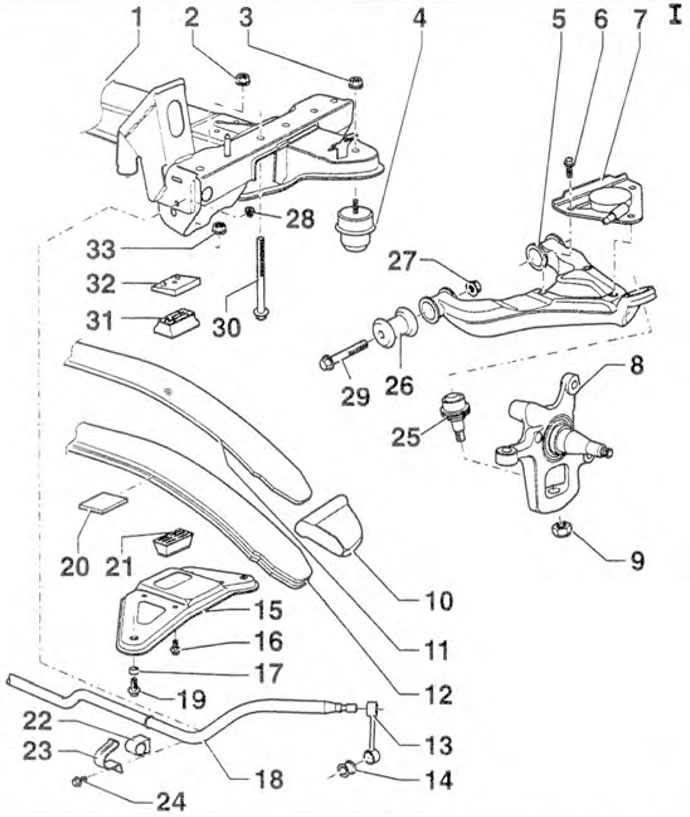

Rysunek 6.1a. Zawieszenie przednie: 1 - Belka osi przedniej; 2, 3, 9, 27, 28, 33 - Orzechy; 4 - Ogranicznik; 5 - Dolne ramię zawieszenia; 6 - Śruba; 7 - Górna podpora sprężyny; 8 - Zwrotnica; 10 - Zewnętrzna poduszka sprężynowa; 11 - Wiosna (pojedyncza); 12 - Wiosna (podwójna); 13 - Ramię stabilizatora; 14, 22, 26 - Podkładki gumowe; 15 - Dolna podpora sprężyny; 16, 19, 24, 29, 30 - Śruby; 17 - Tuleja; 18 - Stabilizator przechyłów; 20 - Foka (tylko w pojazdach z podwójnymi sprężynami); 21 - Poduszka dolna; 23 - Zacisk; 25 - Dolny sworzeń kulowy; 31 - Poduszka górna; 32 - Wspornik.

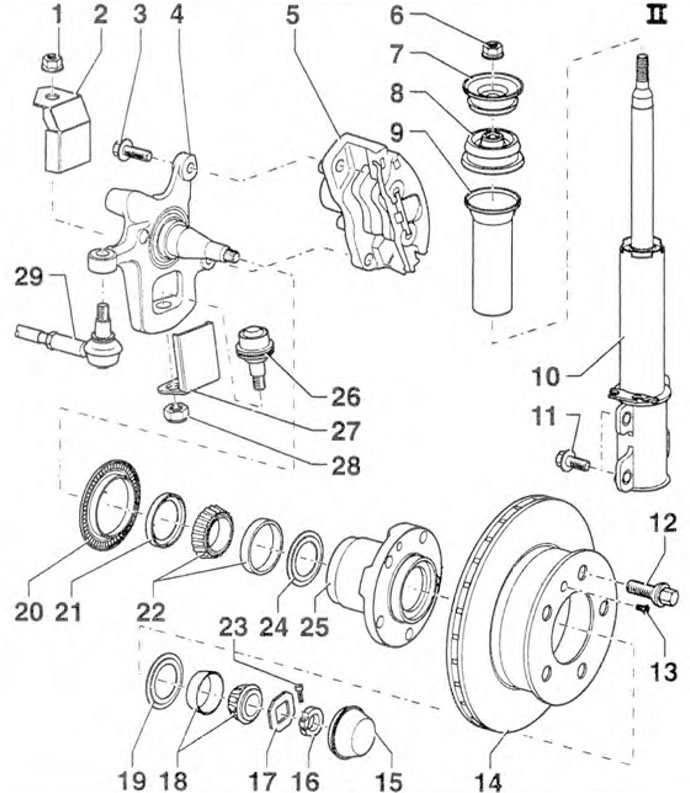

Rysunek 6.1b. Zawieszenie przednie: 1 - Orzech; 2 - Tarcza (tylko na LT 46); 3, 11, 12, 23 - Śruby; 4 - Zwrotnica; 5 - Zacisk hamulcowy; 6, 16, 28 - Orzechy; 7 - Górna tuleja gumowa; 8 - Dolna tuleja gumowa; 9 - Pokrowiec ochronny; 10 - Amortyzator; 13 - Spinka do włosów; 14 - Tarcza hamulcowa (wentylowany); 15 - Pokrywa; 17 - Uszczelka oporowa; 18 - Łożysko zewnętrzne; 19, 24 - Podkładki; 20 - Wirnik czujnika prędkości koła; 21 - Pieczęć; 22 - Łożysko wewnętrzne; 25 - Piasta koła; 26 - Dolny sworzeń kulowy; 27 - Dolna obudowa sworznia kulowego; 29 - Drążek kierowniczy poprzeczny.
Tabela 6.1. Dane techniczne zawieszenia przedniego
| Model | LT 28 | LT 35 | LT 46 |
| Rozstaw osi, mm | 3000/3550 | 3000/3550/4025 | 3550/4025 |
| Średnica toczenia, mm | 11.2/12.8 | 11.2/12.8/14.3 | 12.8/14.3 |
| Masa całkowita pojazdu, kg | 2800 | 3500 | 4600 |
| Dopuszczalne obciążenie osi przedniej, kg | 1350/1460 | 1600 | 1750 |
| Dopuszczalne obciążenie osi tylnej, kg | 1700 | 2240 | 3200 |
