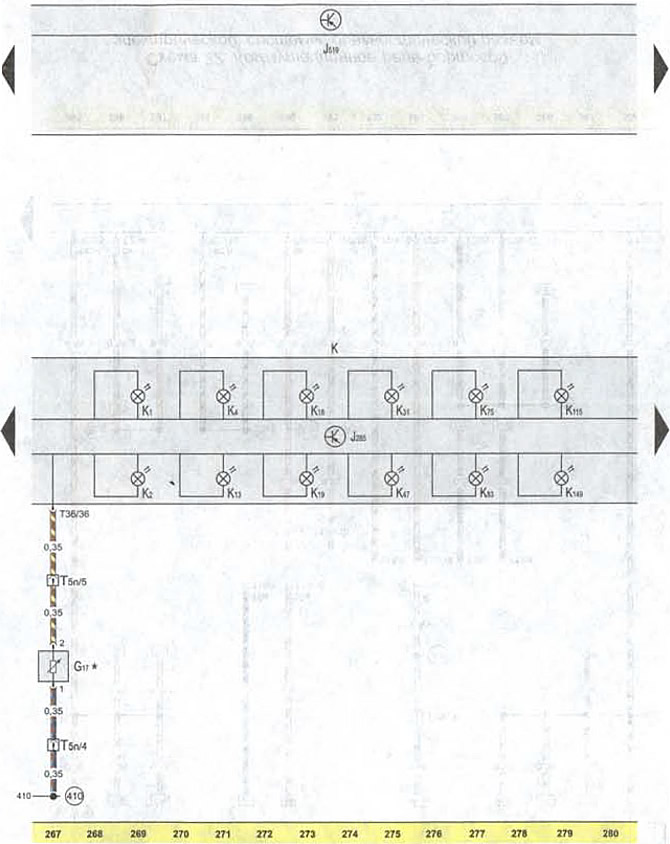

Schemat 20. Tablica rozdzielcza, przekaźnik przełączający pokładowej instalacji elektrycznej, lampki sygnalizacyjne, czujnik temperatury powietrza zewnętrznego:

Schemat 20. Tablica rozdzielcza, przekaźnik przełączający pokładowej instalacji elektrycznej,…

  • Czujnik temperatury powietrza zewnętrznego G17
  • Przekaźnik zestawu wskaźników J285
  • J519 Przekaźnik przełączający pokładowy układ elektryczny
  • Do deski rozdzielczej
  • Kontrolka świateł drogowych K1
  • Kontrolka ładowania akumulatora K2
  • K4 Kontrolka świateł postojowych
  • K13 Kontrolka tylnego światła przeciwmgielnego
  • Światło ostrzegawcze przyczepy K18
  • K19 Kontrolka ostrzegawcza pasów bezpieczeństwa
  • Kontrolka Tempomatu K31
  • K47 Kontrolka ostrzegawcza ABS
  • Kontrolka ostrzegawcza poduszki powietrznej K75
  • Kontrolka zawartości CO K83
  • K115 Kontrolka ostrzegawcza systemu antykradzieżowego
  • K149 Kontrolka samodiagnostyki układów silnika
  • Wtyczka T5n 5-pinowa na przednim zderzaku po lewej stronie
  • 410 połączenie uziemiające (-) 1 w głównej wiązce przewodów

* tylko dla modeli ze światłami przeciwmgielnymi
