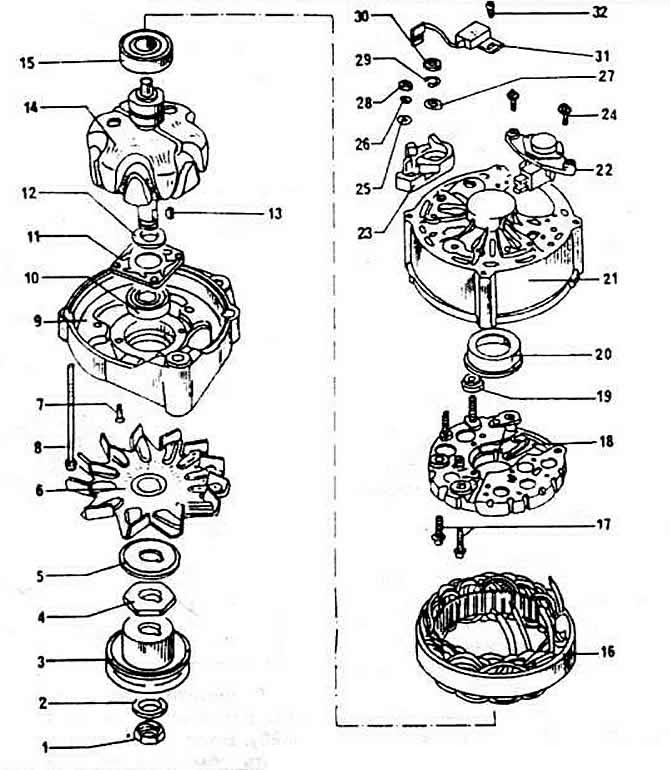

1 - nakrętka, 50 Nm
2 - podkładka
3 - koło pasowe
4 - podkładka dystansowa
5 - podkładka
6 - wentylator chłodzący
7, 8 - śruby
9 - osłona łożyska napędu
10 - łożysko po stronie napędu
11 - płyta podstawy łożyska
12 - pierścień dystansowy
13 - klucz segmentowy
14 - wirnik
15 - łożysko od strony pierścienia ślizgowego
16 - stojan
17 - śruba
18 - podstawka diodowa
19 - plastikowa podkładka izolacyjna
20 - smarowniczka z tworzywa sztucznego
21 - obudowa generatora samochodowego
22 - regulator napięcia
23 - plastikowa podkładka izolacyjna
24 - śruby
25 - krążek
26 - pierścień sprężysty
27 - krążek
28 - nakrętka «D+»
29 - podkładka sprężysta
30 - nakrętka, 16 Nm
31 - kondensator tłumiący hałas
32 - śruba
