Rysunek 5. Sterowanie: 1 - przełącznik oświetlenia deski rozdzielczej; 2 - Regulator jasności oświetlenia deski rozdzielczej; 3 - prędkościomierz; 4 - licznik podróży; 5 - licznik przebytej odległości; 7 - światło kierunkowskazu; 8 - wskaźnik wielofunkcyjny; 9 - zegar/wyświetlacz cyfrowy; 10 - obrotomierz (lub zegar analogowy); 11 - wskaźnik temperatury płynu chłodzącego; 12 - wskaźnik poziomu paliwa; 13 - włączenie ogrzewania tylnej szyby; 14 - włączanie świateł przeciwmgielnych; 15 - włączenie świateł awaryjnych; 16 - radio; 17 - dysza grzewczo-wentylacyjna; 18 - regulowana dysza grzewczo-wentylacyjna; 19 - uchwyt blokady maski; 20 - osłona bloku montażowego; 21 - przełącznik lewej kolumny kierowniczej (włączanie kierunkowskazów); 22 - klawisz aktywacji sygnału dźwiękowego; 23 - wyłącznik zapłonu; 24 - przełącznik prawej kolumny kierowniczej; 25 - Włącz ogrzewanie przednich siedzeń; 27 - Przełącznik trybu wentylatora; 28 - Dźwignia hamulca postojowego; 29 - dźwignia zmiany biegów; 30 - popielniczka-zapalniczka; 32 - sterowanie podnośnikiem szyb; 33 - sterowanie szybą drzwi elektrycznych; 34 - Dźwignia sterowania ogrzewaniem i wentylacją; 35 - dźwignia regulacji temperatury powietrza; 36 - półka do przechowywania; 37 - schowek zamykany na klucz
Elementy sterujące i instrumenty pokazano na rysunek 5. Tabela 5 przedstawia znaczenie ikon znajdujących się na desce rozdzielczej.
Uwaga: Jeżeli podczas jazdy pojazdu zaświeci się jedna z kontrolek oznaczonych symbolem, zjedź pojazdem na pobocze lub na krawędź jezdni, wyłącz silnik, włącz światła awaryjne i użyj innych urządzeń ostrzegawczych, aby ostrzec innych kierowców o niebezpieczeństwie.
Niektóre z kontrolek ostrzegawczych wymienionych w tabeli są dostępne tylko w wybranych modelach pojazdów.

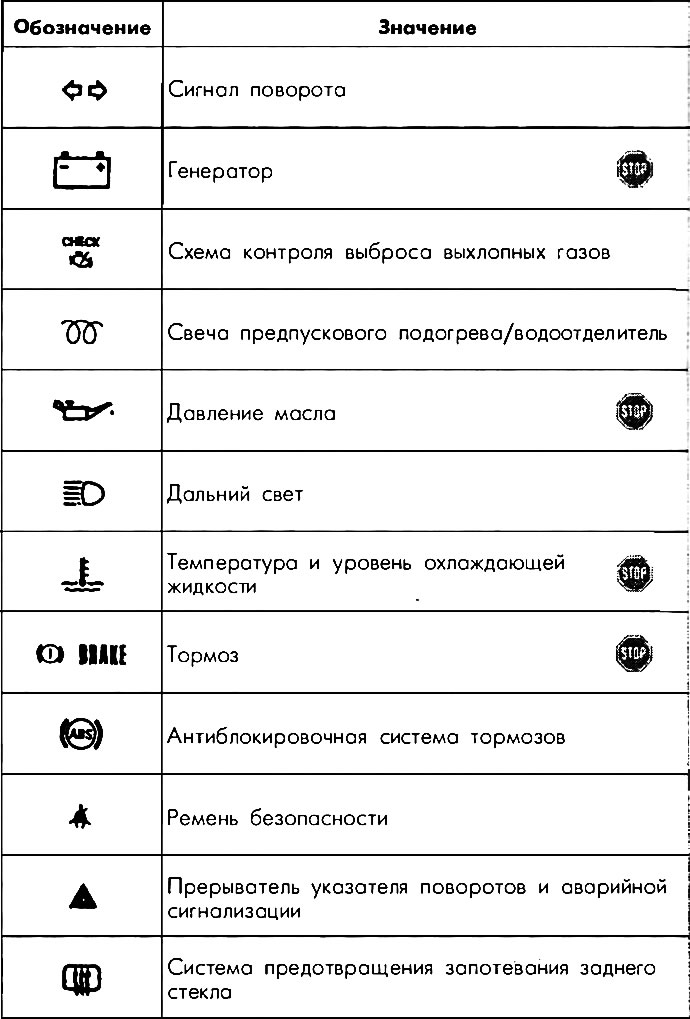

Tabela 5. Wskaźniki (piktogramy na desce rozdzielczej)
