Potpora C-38/C-II41
Pažnja! Mehanizmi prednjih kočnica Golf automobila mogu biti opremljeni s dvije vrste čeljusti. Preporuča se korištenje ilustracija za određivanje tipa čeljusti na vozilu koje se popravlja.
Uklanjanje
Pažnja! Kočne obloge spadaju u kategoriju materijala za koje je potrebna uporabna dozvola i uključene su u opći registar uporabnih dozvola (ABE). Osim toga, odabire ih proizvođač za određene modele automobila. Stoga se preporuča koristiti samo slojeve. nudi proizvođač.
Pažnja! Podizanje vozila na dizalicu nosi rizik od ozljeda. Preporuča se da se najprije upoznate sa sigurnosnim mjerama opreza prilikom postavljanja vozila na dizalice.
1. Podignite auto dizalicom i postavite ga na postolje.
2. Označite smjer vrtnje kotača strelicom na bočnoj strani gume i otpustite vijke kotača.
3. Podignite stražnji dio automobila dizalicom i uklonite stražnji kotač.
Pažnja! Ako se kočione pločice ponovno postavljaju za buduću upotrebu, treba ih označiti prije uklanjanja. Nije dopušteno mijenjati pločice s desnog kotača na lijevi i obrnuto, niti mijenjati vanjske i unutarnje pločice. Svakako zamijenite sve obloge prednjih kočionih pločica, čak i ako je samo jedna od njih dosegla najveću dopuštenu debljinu.

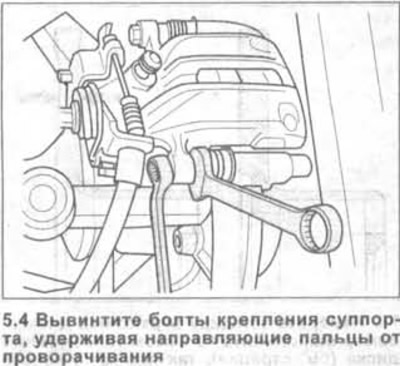

4. Odvijte pričvrsne vijke čeljusti, držeći klinove za vođenje od okretanja (pogledajte ilustraciju).
5. Uklonite čeljust iz vodilice papuče kočnice i pričvrstite je za tijelo žicom.
Pažnja! Čeljust treba učvrstiti tako da ne popusti i svojom težinom ne rastegne ili uvrne spojenu kočionu cijev.
6. Potpora C-38. Uklonite kočione pločice.
7. Potpora C-II41. Uklonite kočione pločice zajedno s tlačnim oprugama.
Montaža
Pažnja! Kada su kočione pločice uklonjene, nemojte pritiskati papučicu kočnice. U tom slučaju, kada pritisnete papučicu, klip će biti gurnut iz kočionog cilindra.
8. Pregledajte disk kočnice i uvjerite se da nije oštećen ili istrošen. Čeljust čistite samo alkoholom.
U te svrhe nije dopuštena uporaba oštrih predmeta ili metalnih četki.

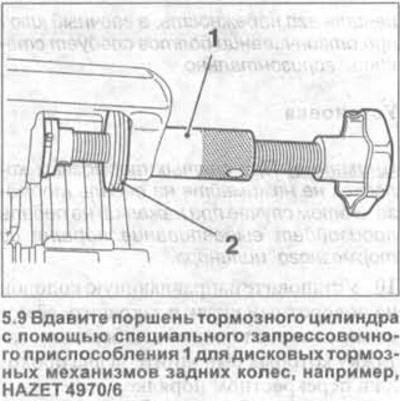

9. Utisnite klip kočionog cilindra pomoću posebnog alata za prešanje 1 za npr. stražnje disk kočnice. HAZET 4970/6 (pogledajte ilustraciju).
Pažnja! Utiskivanje klipa cilindra kotača uobičajenim alatima nije dopušteno jer će se time oštetiti uređaj za podešavanje parkirne kočnice.
10. Uvrnite klip u cilindar kotača okretanjem ručke posebnog uređaja u smjeru kazaljke na satu. Izbočina 2 uređaja mora biti uz čeljust.
Uvjerite se da zaštitni poklopac cilindra nije oštećen. Ako klip ulazi s poteškoćama, tada prilikom uvrtanja klipa ključem okrenite šipku uređaja za stanove.
Pažnja! Kada se klip zavrne, kočiona tekućina se istiskuje iz kočionog cilindra kotača u ekspanzionu posudu. Pratite razinu kočione tekućine u ekspanzijskom spremniku i uklonite ga ako je potrebno kako biste spriječili prolijevanje.
11. Nanesite tanak sloj masti otporne na toplinu na površine vodilica čeljusti, kao što je Liqui Moly, prije ugradnje kočionih pločica.
12. Uklonite zaštitnu foliju s potporne ploče kočione pločice.

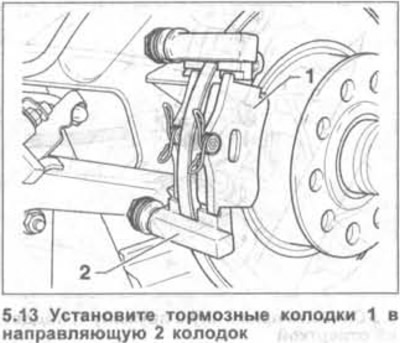

13. Potpora C-38. Ugradite kočione pločice 1 u vodilicu pločica 2 (pogledajte ilustraciju).

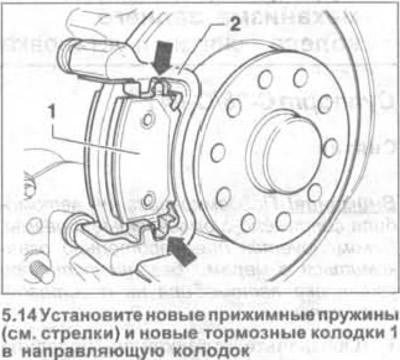

14. Potpora C-II41. Ugradite nove pričvrsne opruge (pogledajte strelice na ilustraciji) i nove kočione pločice 1 u vodilicu pločica. Provjerite jesu li jastučići ispravno namješteni u pričvrsne opruge.
15. Učvrstite čeljust novim samosigurnim vijcima, primjenom zateznog momenta od 35 Nm, držeći klinove za vođenje od okretanja.
Pažnja! Samoblokirajući vijci uključeni su u komplet za popravak.
16. Ugradite uklonjeni kotač u skladu s oznakama napravljenim tijekom uklanjanja.
17. Uvrnite vijke kotača i spustite automobil na kotače.
18. Zategnite vijke kotača u križnom obrascu zakretnim momentom od 120 Nm.
Pažnja! Nekoliko puta pritisnite papučicu kočnice do kraja dok ne osjetite snažan otpor pritiskanju. Kada se izvrši ova radnja, kočione pločice su centrirane i same se podešavaju u radni položaj.
19. Provjerite razinu kočione tekućine u ekspanzionoj posudi. Ako je potrebno, dodajte tekućinu do maksimalne oznake
