Sajla ručne kočnice — skidanje i montaža (VW Golf 5)

Uklanjanje

1. Otpustite ručnu kočnicu.

2. Uklonite središnju konzolu, pogledajte odgovarajuće poglavlje.

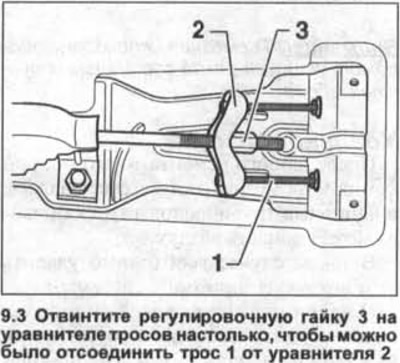

3. Odvijte maticu za podešavanje 3 na kabelskom ekvilizatoru tako da možete odvojiti kabel 1 od ekvilizatora 2 (pogledajte ilustraciju). Odspojite kabel parkirne kočnice.



4. Odvojite kabel ručne kočnice od poluge pokretača kočione pločice na čeljusti stražnjeg kotača.

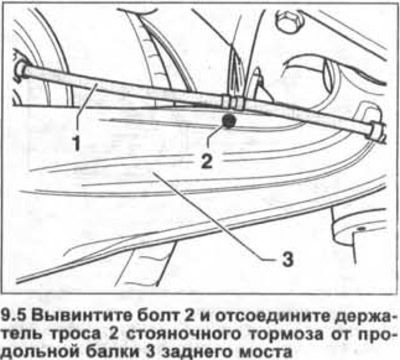

5. Odvijte vijak 2 i odvojite držač sajle ručne kočnice 2 od uzdužne grede 3 stražnje osovine (pogledajte ilustraciju).

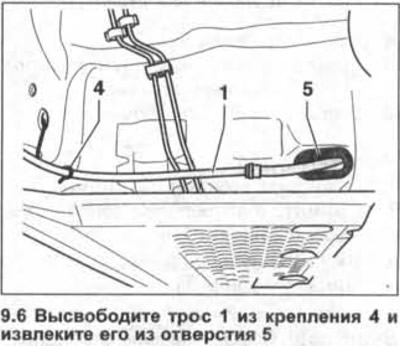

6. Otpustite kabel 1 iz pričvršćivača 4 i uklonite ga iz rupe 5 (pogledajte ilustraciju).



7. Otpustite sajlu ručne kočnice iz držača na donjem dijelu vozila.

Montaža

8. Umetnite kabel ručne kočnice u cijev za navođenje 5 na dnu prema ručici ručne kočnice i pričvrstite ga u držač 4 (vidi sliku 9.6).

9. Pričvrstite kabel na polugu pokretača kočione pločice na čeljusti stražnjeg kotača.

Pažnja! Kabel ručne kočnice između držača na čeljusti i nosača na poprečnom nosaču ne smije biti zategnut.

10. Vijcima pričvrstite držač kabela na prečku nakon što je kabel pričvršćen u njega.

11. Pričvrstite kabel od poluge parkirne kočnice na ekvilizator i zategnite ga maticom za podešavanje.

12. Podesite ručnu kočnicu.

13. Ponovno postavite središnju konzolu.
