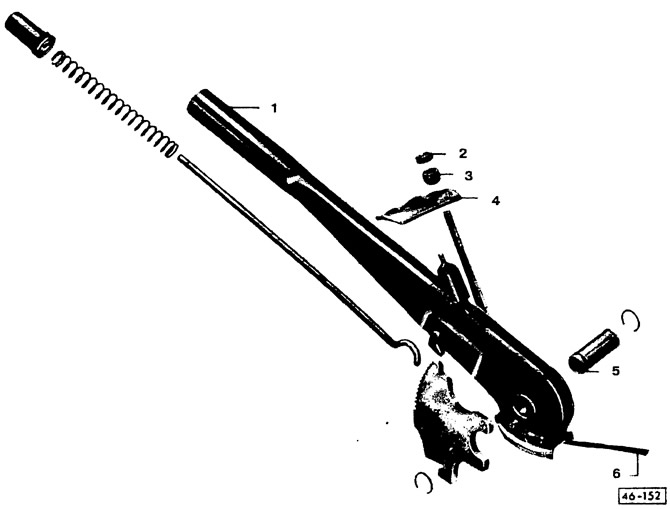

Ručica parkirne kočnice: 1 - poluga; 2 - sigurnosna matica; 3 - matica za podešavanje; 4 - kompenzacijski nosač; 5 - potporni prst (lagano namastite); 6 - kabel
Uklanjanje
Skinite prednja sjedala.
Skinite gumenu brtvu s ručice ručne kočnice i stražnjeg poda.
Otpustite sigurnosnu maticu i maticu za podešavanje kočione sajle i uklonite kompenzacijski nosač, dok pritom držite navojni dio sajle odvijačem.

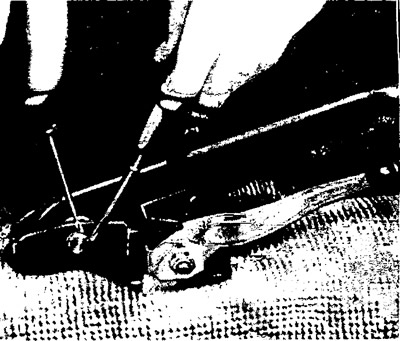

Skinite sigurnosni prsten s potpornog klina ručice ručne kočnice i uklonite potporni klin.
Povucite ručicu parkirne kočnice (bez pritiskanja okidača) natrag dok se ne ukloni zajedno s nazubljenim sektorom.
Članak je objavljen na ovom resursu: VWmanual.ru
Pritisnite okidač (nazubljeni sektor će se odvojiti).
Montaža
Ugradite nazubljeni sektor u ručicu ručne kočnice tako da njegov izrez nasjedne na čahuru ležaja potpornog klina, a nazubljeni sektor se poklopi s papučicom.
Ugradite polugu odozgo u nosač u kanalu okvira. U tom slučaju, položite oba kraja kabela lijevo i desno duž ekscentrika. Oprez! Prilikom ugradnje poluge, nazubljeni sektor mora biti postavljen tako da njegov prednji izrez bude na rubu metalnog lima okvira kanala.
Podmažite potporni klin i sve šarke univerzalnom mašću. Ugradite potporni klin i stavite sigurnosni prsten.
Pričvrstite sajlu kočnice na kompenzacijski nosač i podesite ručnu kočnicu.
