Sadržaj: Uklanjanje ↓ Montaža ↓
Uklanjanje
Ugradite kočione pločice u njihov prvobitni položaj.
Skinite kočioni bubanj.
Pomoću kliješta stisnite tlačnu oprugu i okrenite iglu tako da se može ukloniti.

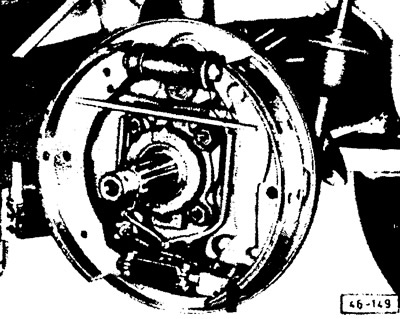

Ručno uklonite kočione pločice i otkvačite sajlu ručne kočnice.
Montaža
Navucite navoje matica i vijaka za podešavanje i lagano ih podmažite.
Napomena: Kočione pločice dolaze u različitim debljinama. Nazivna debljina kočionih pločica korištenih u opisanim vozilima je 3,8-4,0 mm. Ako je kočioni bubanj ponovno probušen, potrebne su deblje pločice (4,3-4,5 mm).
Pažnja! Kočione pločice se obično zamjenjuju na svim ovjesima (sprijeda ili straga). Iz sigurnosnih razloga, treba koristiti samo kočione pločice istog tipa.

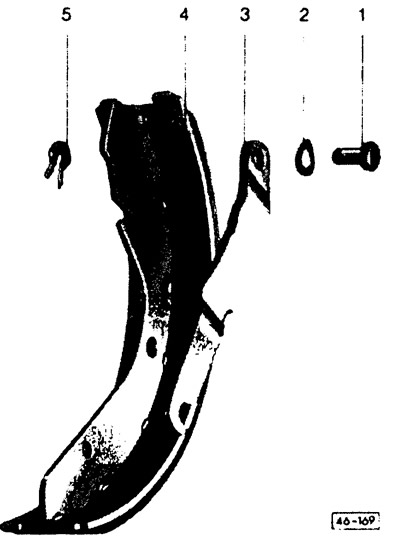

1 - montažni klin; 2 - valovita podloška; 3 - ručica ručne kočnice; 4 - kočiona papuča; 5 - čep
Prilikom zamjene kočionih pločica, pričvrstite ručicu ručne kočnice (vidi fotografiju) s novim instalacijskim iglom.
[Pogledajte izvornik na web stranici: VWmanual.ru]
Ugradite obje kočione papuče s tlačnom pločom, gornjom povratnom oprugom i stezaljkom u žljebove klipa. Dvostruki izrez pritisne ploče mora biti usmjeren prema cipeli. Spojite sajlu ručne kočnice.

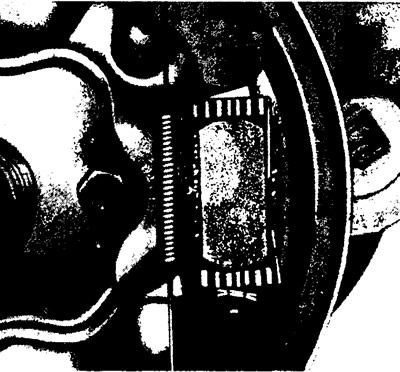

Prilikom ugradnje kočionih pločica u žljebove klipa, provjerite jesu li klipovi ispravno postavljeni. Žljebovi bi trebali biti usmjereni prema gore.
Pomoću kliješta ugradite donju povratnu oprugu. Ugradite tlačnu oprugu s klinom i pločom. Istovremeno, držite klin straga i postavite opružnu ploču pomoću kliješta.
Potpuno ponovno ugradite kočione pločice.
Očistite i ugradite kočioni bubanj. Oprez! Ako je kočioni cilindar kotača uklonjen, odzračite kočioni sustav (vidi odjeljak "Odzračivanje kočionog sustava").
Podesite radnu i parkirnu kočnicu.
