Sadržaj: Uklanjanje ↓ Montaža ↓
Uklanjanje
Skinite kočioni bubanj.

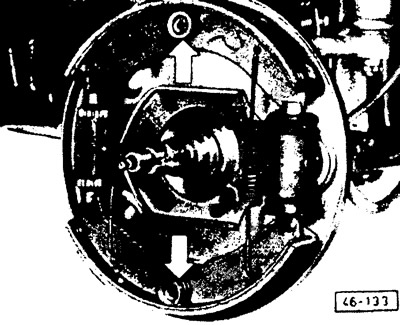

Pomoću kliješta pritisnite tlačnu oprugu, uhvatite iglu straga i okrenite je tako da se može izvaditi.

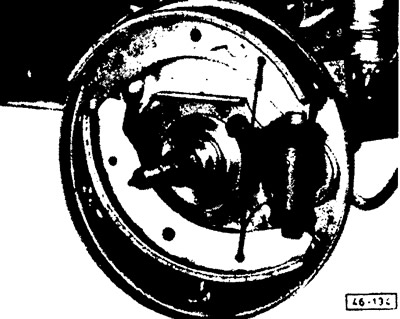

Pomoću kliješta uklonite oprugu lijeve kočione papuče i ručno je uklonite.
Za vozila s prednjim ovjesom s amortizerima: uklonite 3 opruge kočionih papuča (vidi fotografiju ispod "Komponente prednje kočnice na amortizerima").
Montaža
Napomena: Kočione pločice dolaze u različitim debljinama. Nazivna debljina kočionih pločica korištenih u opisanim vozilima je 3,8-4,0 mm. Ako je kočioni bubanj ponovno probušen, potrebne su deblje pločice (4,3-4,5 mm).
Napomena: Kočione pločice se obično mijenjaju na svim osovinama (sprijeda ili straga). Iz sigurnosnih razloga, treba koristiti samo kočione pločice istog tipa.
Očistite navoje na maticama i vijcima za podešavanje i lagano ih podmažite.
Pomaknite kočnu manžetu na kočnom klipu i provjerite ima li curenja na kočnom cilindru kotača; po potrebi zamijenite cilindar.
Postavite oprugu kočione papuče na obje papuče i ugradite ih.
Umetnite igle straga, ugradite tlačnu oprugu i ploču, okrećući potonju tako da je igla fiksirana.
Ugradite drugu oprugu kočione papuče pomoću kliješta.
U vozilima s prednjim ovjesom na amortizerima: ugradite 3 opruge kočionih papuča (vidi fotografiju ispod "Komponente prednje kočnice na amortizerima").
Potpuno ponovno ugradite kočione pločice.
Ugradite kočioni bubanj i podesite zazor ležaja glavčine kotača (vidi odjeljak "Provjera i podešavanje zazora ležajeva glavčine kotača").
Podesite kočione pločice (vidi odjeljak gore "Podešavanje bubanj kočnica").
Ugradite kotač, spustite vozilo i zategnite vijke za montažu kotača na 130 Nm (13 kgfm).
Oprez! Ako je kočiono crijevo bilo odspojeno od kočionog cilindra kotača, odzračite kočioni sustav (vidi odjeljak "Odzračivanje kočionog sustava").
Napomena: Kočione pločice se obično mijenjaju na svim osovinama (sprijeda ili straga). Iz sigurnosnih razloga, treba koristiti samo kočione pločice istog tipa.
