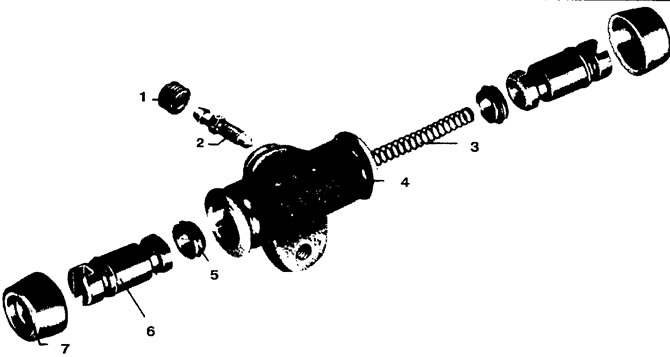

Komponente kočionog cilindra: 1 - poklopac za prašinu; 2 - ventil za ispuštanje zraka; 3 - opruga; Kućište kočionog cilindra na 4 kotača; 5 - manžeta (podmažite pastom za kočione cilindre VW); 6 - klip (podmažite pastom za kočione cilindre VW); 7 - zaštitna kapa
Pažnja! Prilikom popravka, ugradite komplet za popravak koji je uključen u komplet.
Uklanjanje
Skinite kočioni bubanj.
Skinite kočione pločice (vidi odjeljak "Skidanje i postavljanje prednjih kočionih pločica" ili "Skidanje i postavljanje stražnjih kočionih pločica").
Odvojite kočiono crijevo od kočionog cilindra kotača i zatvorite ga čepom za prašinu s ventila za odzračivanje.
Oprez! U crijevo ne smije ući prljavština!
Otpustite vijke za pričvršćivanje kočionog cilindra kotača i uklonite cilindar.
Rastavljanje i sastavljanje
Kočioni cilindar kotača može se rastaviti u ugrađenom položaju. Rastavljanje cilindra je potrebno ako su manžete istrošene ili je klip zaglavljen. Cilindar se mora zamijeniti kada se na njemu pojave ogrebotine ili znakovi korozije. Nije dopušteno uklanjati tragove oštećenja brušenjem. Cilindar se mora zamijeniti kao set, a njegov popravak se provodi samo u najrjeđim slučajevima. Prilikom popravaka bitno je koristiti set za popravak, pazeći na odabir ispravnog promjera. Postoje prihvatljive tolerancije za različite varijante vozila.
Pomoću odvijača uklonite zaštitnu kapicu, izvadite klip s manžetama i ekspanzijsku oprugu.
Očistite sve dijelove kočionom tekućinom ili alkoholom. Čisti klipovi bi se trebali kretati u cilindru s otporom.
Stavite nove brtve na klipove; u ovom slučaju, duga prirubnica treba biti usmjerena prema cilindru. Podmažite brtve, klipove i kočione cilindre originalnom VW/Audi pastom za kočione cilindre.
Očistite otvor ventila za odzračivanje i po potrebi zamijenite ventil.
Gurnite lijevi klip u kočioni cilindar kotača i stavite zaštitnu kapicu.
Umetnite oprugu s desne strane i gurnite desni klip, stavite zaštitnu kapicu.
Montaža
Ugradite kočioni cilindar kotača i pričvrstite ga.
Spojite kočiono crijevo na kočioni cilindar kotača i pričvrstite ga (ne previše čvrsto).
Ugradite kočione pločice.
Ugradite kočioni bubanj.
Podesite kočnice.
Provedite test kočnica tijekom probne vožnje.
