Prekidač svjetla kočnice — uklanjanje i ugradnja (VW Golf 5)

Sadržaj: Provjera prekidača ↓ Uklanjanje ↓ Montaža ↓

Prekidač svjetla kočnice nalazi se na nosaču papučice kočnice. Kada pritisnete papučicu kočnice, prekidač se aktivira i uključuje svjetla kočnice. Osim toga, prekidač kočionog svjetla služi kao senzor za ABS/EDS upravljačku jedinicu, obavještavajući je o kočenju. Zbog toga je pravilan rad prekidača od velike važnosti.

Provjera prekidača

1. Uključite paljenje.

2. Isključite utikač iz sklopke i kratko spojite kontakte utikača komadom žice. Ako se svjetla kočnice upale, prekidač svjetla kočnice je neispravan.

Uklanjanje

Pažnja! Prekidač svjetla kočnice može se ugraditi samo jednom. Nakon demontaže prekidača treba ga zamijeniti novim.

Pogledajte izvornik na ovom portalu: VWMANUAL

3. Uklonite donju oblogu ploče s instrumentima u prostoru za noge na vozačevoj strani otpuštanjem iz kopči, pogledajte odgovarajuće poglavlje.

4. Isključite utikač prekidača svjetla kočnice stiskanjem njegovih jezičaca.

5. Okrenite prekidač za 45° ulijevo i uklonite ga s nosača.

Montaža

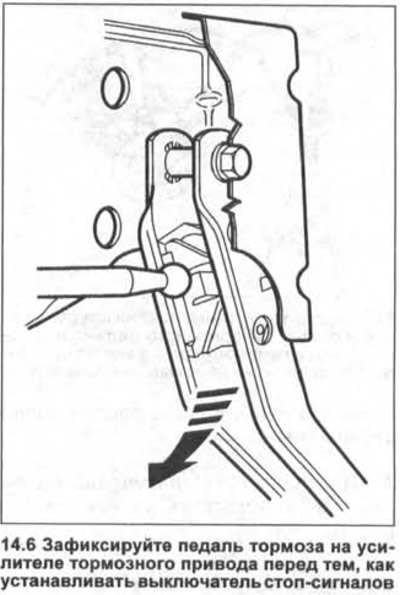

6. Pričvrstite papučicu kočnice na pojačivač kočnice prije ugradnje prekidača svjetla kočnice. Da biste to učinili, postavite kuglastu glavu potisne šipke ispred montažne rupe i pritisnite papučicu kočnice tako da glava uđe i zaključa se u rupi (pogledajte ilustraciju).

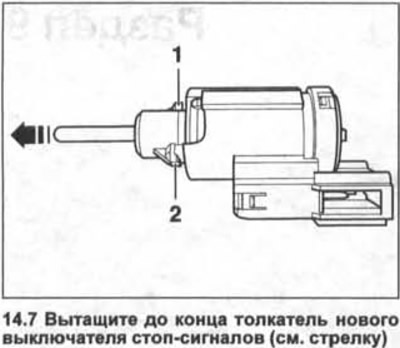

7. Izvucite potisnu šipku novog prekidača svjetla kočnice do kraja (vidi strelicu na slici).

Pažnja! Prilikom postavljanja prekidača pedale na nosač, nemojte ga pritiskati.

8. Ugradite prekidač kočionog svjetla na mjesto ugradnje na nosač papučice tako da njegove izbočine 1 i 2 stanu u udubljenja (vidi sliku 14.7).

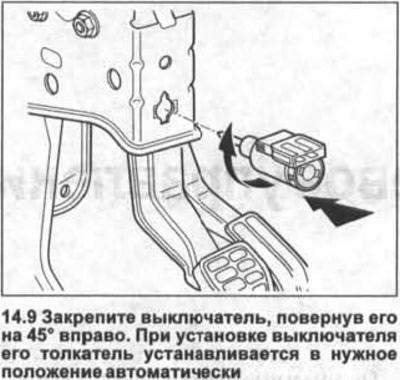

9. Osigurajte prekidač okretanjem za 45° udesno. Prilikom ugradnje prekidača, njegov se potiskivač automatski postavlja u željeni položaj (pogledajte ilustraciju).
