Sadržaj: Uklanjanje ↓ Montaža ↓
Uklanjanje
1. Uklonite klip iz čeljusti kočnice pomoću komprimiranog zraka (crtež. 11.21). Stavite drveni blok kako ne biste oštetili klip.

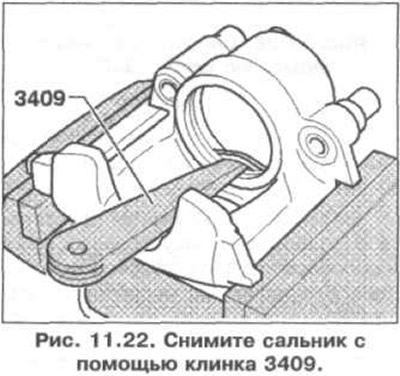

2. Uklonite brtvu pomoću oštrice 3409 (crtež. 11.22). Prilikom uklanjanja pazite da površina cilindra nije oštećena.
Montaža
3. Površinu klipa i brtve treba očistiti metilnim alkoholom i zatim temeljito osušiti.
4. Prije ugradnje podmažite klip i brtvu pastom G 052 150 A2.
5. Umetnite brtvu u čeljust kočnice.

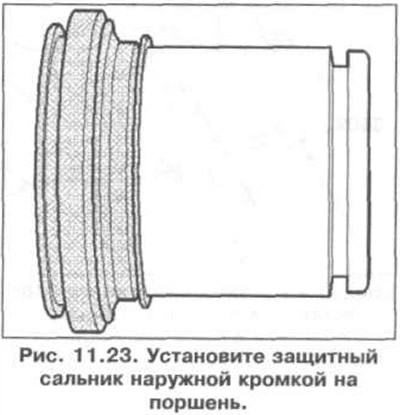

6. Postavite zaštitnu brtvu s vanjskim rubom na klip (crtež. 11.23).
(Informacije su dostupne na web stranici: VWmanual.ru)

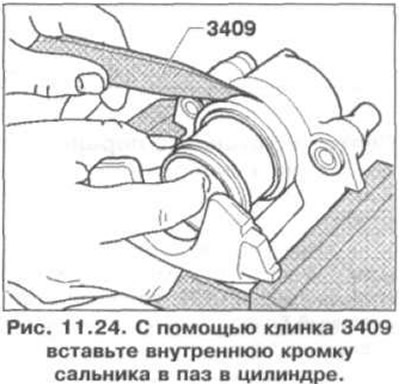

7. Koristeći oštricu 3409, umetnite unutarnji rub brtve u utor u cilindru dok držite klip u prednjem dijelu čeljusti (crtež. 11.24).

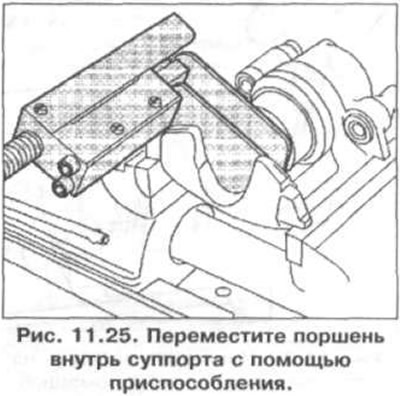

8. Pomaknite klip unutar čeljusti pomoću alata (crtež. 11.25). Vanjski rub zaštitne brtve mora biti postavljen u utor klipa.
