Uklanjanje stražnjih kočionih papuča na doboš kočnicama (VW Golf 4)

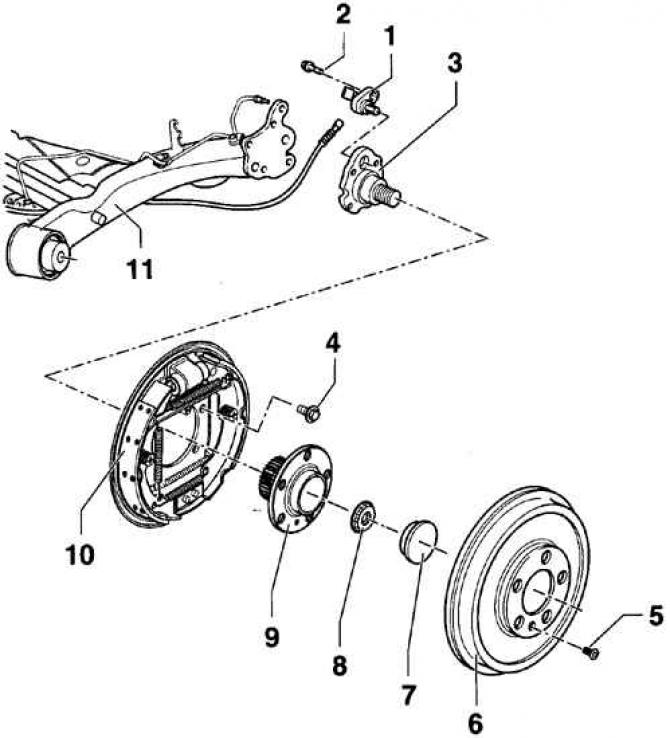

Mehanizam kočnice stražnjeg kotača je bubanj

• 1 - ABS senzor;
• 2 - imbus vijak, 8 Nm;
• 3 - časopis glavčine;
• 4 - vijak, 60 Nm;
• 5 - Phillips vijak s glavom;
• 6 - kočioni bubanj;
• 7 - zaštitna kapa. Prilikom skidanja bubnja kočnice nije potrebno skidati zaštitni poklopac;
• 8 - dvanaestostrana samosiguravajuća matica, 175 Nm. Prilikom ugradnje potrebno je koristiti novu maticu;
• 9 - glavčina stražnjeg kotača s ležajem;
• 10 - kočioni štit s kočionim pločicama;
• 11 - stražnja greda

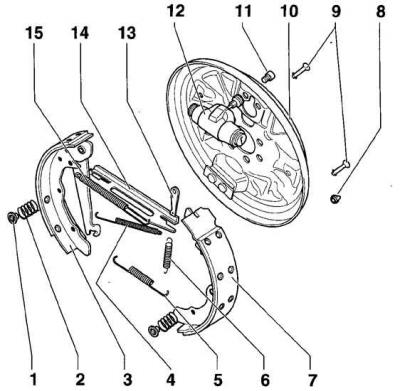

Stražnje kočione papuče doboš kočnice vozila s prednjim pogonom

• 1 - opružna ploča. Za uklanjanje opruge pritisnite ploču i okrenite je za 90°;
• 2 - opruga;
• 3 - kočiona papuča s pogonskom polugom ručne kočnice;
• 4 - gornja povratna opruga;
• 5 - donja povratna opruga;
• 6 - opruga;
• 7 - kočna papuča. Minimalna debljina obloge kočione papuče je 2,5 mm;
• 8 - kapa. Nakon skidanja kapice sa štitnika kočnice možete provjeriti stanje kočionih pločica;
• 9 - zatik za proširenje;
• 10 - kočni štit;
• 11 - imbus vijak, 8 Nm;
• 12 - cilindar kočnice kotača;
• 13 - klin. Prilikom skidanja bubnja kočnice, klin se mora pomaknuti prema gore;
• 14 - razmaknica. Prilikom ugradnje razmaknice, ona mora biti podmazana mašću G000650;
• 15 - tlačna opruga

Stražnja bubanj kočnica ima uređaj za automatsko podešavanje razmaka kočione papuče. Istodobno, ekspanziona šipka automatski mijenja svoju duljinu i tako osigurava stalni razmak između kočionog bubnja i kočionih papuča. Da biste to učinili, klin s oprugom, koji je nastavak ekspanzijske šipke, postavlja se između prednje papuče i ekspanzijske šipke. Nakon jednog pritiska na papučicu kočnice postavlja se potreban razmak. Ako se hod papuče poveća zbog trošenja, klin se pomiče prema dolje pod utjecajem ekspanzijske šipke i opruge. Time se mijenja duljina ekspanzijske šipke i automatski održava razmak kočione papuče.

Nalog za izvršenje

Upozorenje: uvijek zamijenite sve pločice na jednoj osovini, čak i ako je samo jedna pločica dosegla granicu istrošenosti.

1. Debljina obloga papuče stražnje kočnice bubanj kočnice može se provjeriti bez skidanja kočionih bubnjeva. Uklonite gumeni poklopac koji je postavljen iznad ulaza sajle ručne kočnice na štitniku kočnice.

2. Prijenosnom svjetiljkom provjerite debljinu obloga kočione papuče.

3. Podignite stražnji dio vozila i učvrstite ga na postolje.

4. Uklonite stražnje kotače i otpustite ručnu kočnicu.

5. Uklonite vijak za pričvršćivanje bubnja kočnice.

6. Zakrenite bubanj kočnice tako da jedan od otvora za vijke kotača bude postavljen pod kutom od 45° od okomite ravnine, prema prednjem dijelu vozila.

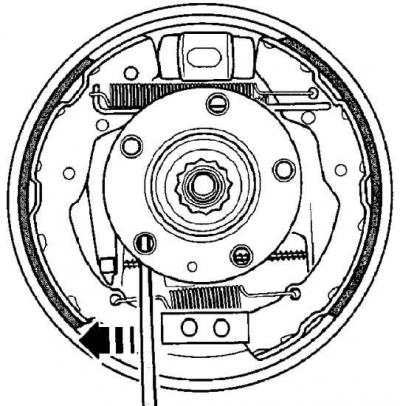

7. Otpustite kočione pločice umetanjem odvijača kroz rupu i pomicanjem klina prema gore.

8. Uklonite bubanj kočnice. Po potrebi koristite univerzalni izvlakač.

Upozorenje: Kada je bubanj kočnice uklonjen, nemojte pritiskati papučicu kočnice jer bi klipovi mogli izaći iz cilindra kotača.

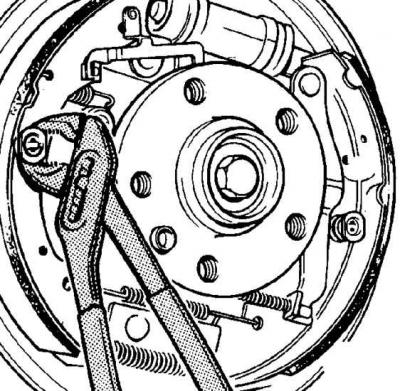

9. Kliještima pritisnite opružne čašice, okrenite ih za 90° i uklonite ih zajedno s oprugama. Dok okrećete ušice na stražnjoj strani štitnika kočnice, držite klin na mjestu.


10. Uklonite čašicu i oprugu s druge kočione papuče na isti način.



11. Pomoću odvijača skinite papučicu kočnice s donjeg nosača.

12. Skinite donju povratnu oprugu.

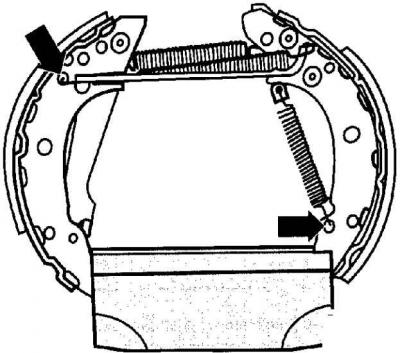

13. Odvojite kabel ručne kočnice od poluge papuče kočnice.

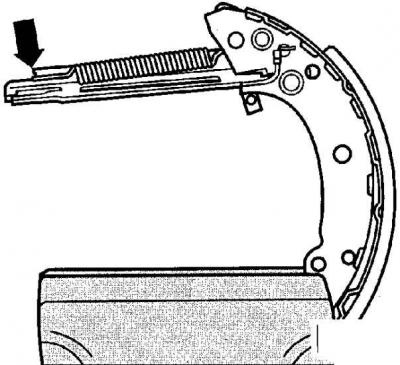

14. Uklonite kočione pločice i pričvrstite ih u stegu. Uklonite gornju povratnu oprugu i klinastu zateznu oprugu.



15. Odvojite steznu oprugu ekspanzijske šipke i uklonite ekspanzijsku šipku zajedno s klinom (strelica označava mjesto odspajanja).
