Sadržaj: Uklanjanje ↓ Montaža ↓
Napomena: Uklanjanje i postavljanje pločica stražnje disk kočnice u osnovi je isto kao i za prednju disk kočnicu. Stoga biste također trebali pročitati poglavlje "Uklanjanje i postavljanje prednjih kočionih pločica". Strogo se pridržavajte svih općih uputa i sigurnosnih uputa navedenih u ovom poglavlju.
Ovo poglavlje daje samo razlikovne značajke za uklanjanje i ugradnju kočionih pločica za stražnju disk kočnicu.
Uklanjanje
Oprez: Ako se kočione pločice moraju ponovno postaviti, njihov položaj mora biti označen prije uklanjanja. Nije dopušteno mijenjati pločice, na primjer, mijenjati vanjsku s unutarnjom ili ih premještati s desnog kotača na lijevi i obrnuto. Promjena položaja pločica može rezultirati neravnomjernim kočenjem. Preporuča se koristiti samo originalne kočione pločice koje je odobrio proizvođač vozila. Bitno je zamijeniti sve kočione pločice na osovini u isto vrijeme, čak i ako je samo jedna od njih dosegla granicu istrošenosti.
Za vozila sa senzorom istrošenosti kočionih pločica, odvojite utikač senzora, pogledajte odgovarajuće poglavlje za prednju disk kočnicu.

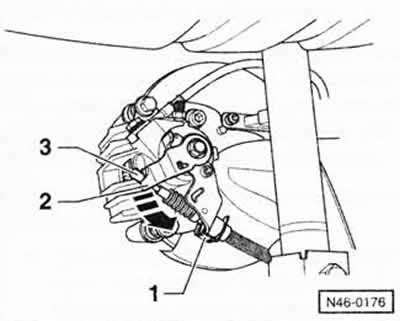

Otpustite polugu ručne kočnice. Pomoću odvijača pritisnite kopču za zaključavanje "1" i uklonite je pokretom prema dolje.
Pritisnite ručicu kočnice "2" u smjeru strelice i otkopčajte sajlu ručne kočnice "3". Izvadite sajlu ručne kočnice iz držača na čeljusti kočnice.

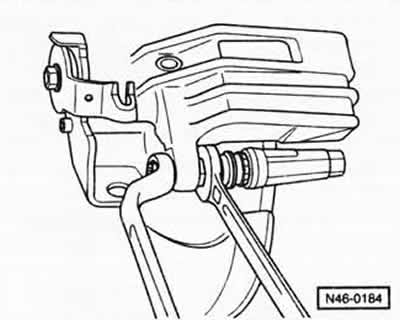

Uklonite gornje i donje pričvrsne vijke čeljusti kočnice "15" dok držite odgovarajuće klinove za vođenje, pogledajte sliku S46-0097.
Uklonite tijelo čeljusti i objesite ga na žicu za tijelo ili zavojnu oprugu.
Oprez: crijevo kočnice ne smije biti rastegnuto ili uvrnuto.

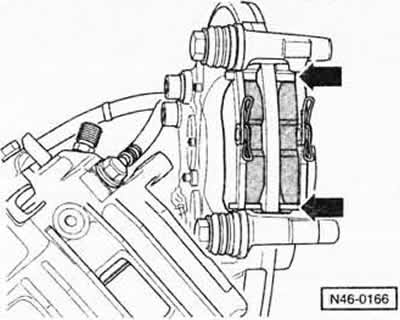

Skinite kočnice jastučići, i drže ih opruge "strelice".
Izmjerite debljinu kočionog diska, pogledajte relevantno poglavlje.
Očistite čeljust kočnice.
Oprez: Nemojte koristiti nikakve žičane četke za čišćenje kućišta. Čeljust kočnice čistite samo alkoholom.
Montaža

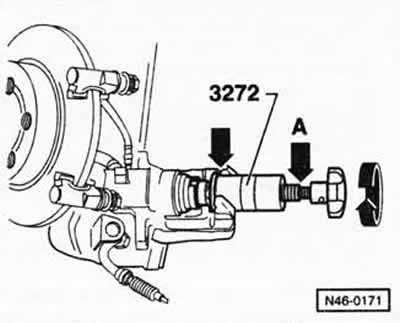

Pomoću specijalnog alata VW-3272 ili HAZET 4970/6 utisnite klip u cilindar kočione čeljusti.
Oprez: Nemojte gurati klip unatrag normalnim alatom za vraćanje jer će to uništiti mehanizam za podešavanje ručne kočnice.
Pomoću posebnog alata polako uvrnite klip pod jakim pritiskom, okrećući ga udesno (u smjeru kazaljke na satu). Prirubnica alata - lijeva strelica - trebala bi se nasloniti na čeljust kočnice. Ako je hod klipa otežan, okrenite ga ključem od 13 mm koristeći ivice "A" na vretenu alata.
Uklonite zaštitni film sa stražnje strane kočionih pločica.

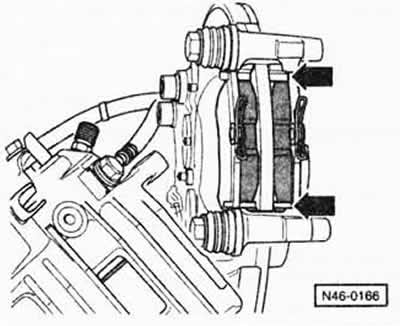

Umetnite sigurnosne opruge "strelice" i kočione papuče u vodilicu kočione papuče.
Napomena: Komplet za popravak sadrži 4 samozaključavajuća vijka.
Ovi vijci moraju se koristiti svaki put.
Dok držite klinove za vođenje, pričvrstite čeljust kočnice na vodilicu papuče kočnice novim samosigurnim vijcima. Zategnite pričvrsne vijke momentom od 35 Nm.
Pritisnite ručicu kočnice prema dolje i pričvrstite sajlu ručne kočnice na nju.
Učvrstite sajlu ručne kočnice za kontra-nosač pomoću nosača za zaključavanje.
Podesite ručnu kočnicu, pogledajte odgovarajuće poglavlje.
Nekoliko puta snažno pritisnite papučicu kočnice dok vozilo miruje, provjerite razinu kočione tekućine u ekspanzionoj posudi.
