Nalog za izvršenje
1. Ako stanje kočionih pločica dopušta njihovu daljnju upotrebu, očistite ih žičanom četkom i čistom krpom.
2. Prije ugradnje pločica, provjerite da li se klinovi za vođenje slobodno kreću u držaču čeljusti i uvjerite se da gumene zaštitne čizme klinova za vođenje nisu oštećene.
3. Očistite čeljust i klip od prašine i prljavštine.
4. Provjerite stanje brtve za prašinu oko klipa.
5. Pomoću žičane četke očistite kočioni disk od tragova hrđe.
6. Izmjerite debljinu kočionog diska.
7. Kod ugradnje novih kočionih pločica potrebno je uvrnuti klip u čeljust.
Upozorenje: Prilikom uvrtanja klipa kočiona tekućina istiskuje se iz kočionog cilindra u ekspanzionu posudu, stoga stalno pratite razinu kočione tekućine u posudi. Ako je potrebno, ispumpajte tekućinu iz spremnika.

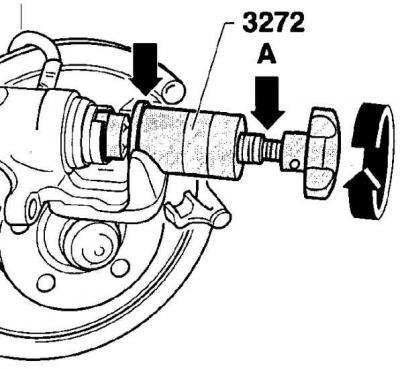

8. Za zavrtanje klipa u cilindar koristite alat VW 3272. Za zavrtanje klipa postavite alat tako da prirubnica alata sjedne u utore klipa (A – mjesto za ugradnju ključa).
9. Okrećite tijelo specijalnog alata u smjeru suprotnom od kazaljke na satu dok se ne zaustavi. Okrenite ručicu posebnog alata u smjeru kazaljke na satu kako biste uvrnuli klip u čeljust.
Članak je objavljen na ovom resursu [VWManual]
10. Ako je uvrtanje klipa teško, postavite ključ od 13 mm na utore na dnu ručke i pomoću ključa zavrnite klip.
11. Ako nemate poseban alat, uvrnite klip u čeljust pomoću kutnih kliješta za uskočni prsten.

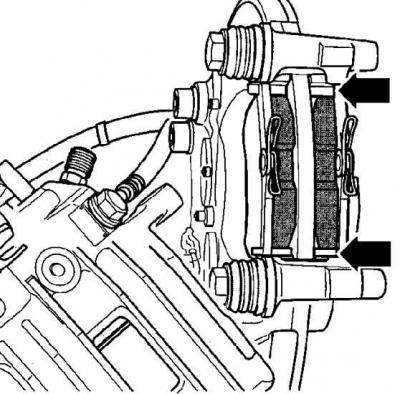

12. Ugradite nove opružne kopče u čeljust.
13. Ugradite kočione pločice u držač čeljusti.
14. Ako se ugrađuju stare kočione pločice, provjerite jesu li ugrađene u svoj izvorni položaj.
15. Prilikom postavljanja novih kočionih pločica, uklonite zaštitnu foliju s njih.
16. Postavite čeljust i pričvrstite je novim vijcima, pritežući ih momentom od 35 Nm.

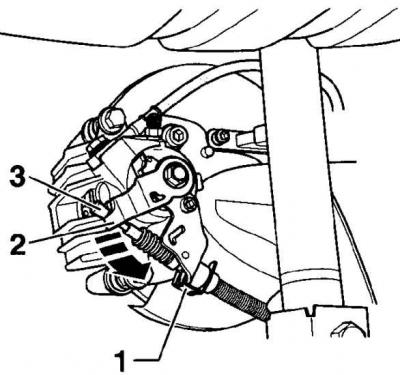

17. Spojite sajlu ručne kočnice (3) na čeljust tako da pritisnete ručicu (2) u smjeru strelice i spojite sajlu ručne kočnice na polugu. Pričvrstite kućište sajle ručne kočnice pomoću opružne kopče (1).
18. Podesite rad ručne kočnice.
19. Ugradite stražnje kotače, zatim spustite vozilo na tlo i zategnite vijke kotača.
20. Pritisnite papučicu kočnice nekoliko puta kako biste pritisnuli kočione pločice na kočioni disk.
21. Provjerite razinu kočione tekućine u spremniku i po potrebi je dopunite.
Upozorenje: Budite oprezni kada razbijate nove kočione pločice. Da biste to učinili, pri brzini od oko 80 km/h nekoliko puta zakočite do brzine od 40 km/h laganim pritiskom na papučicu. Pustite da se kočione pločice malo ohlade između.
Upozorenje: Nakon postavljanja novih kočionih pločica, izbjegavajte nagla kočenja tijekom prvih 200 km vožnje vozila.
Provjera sigurnosne kontrole
1. Provjerite jesu li kočiona crijeva dobro zategnuta.
2. Provjerite je li crijevo kočnice pričvršćeno u držaču.
3. Provjerite jesu li vijci za odzračivanje dobro zategnuti.
4. Provjerite je li razina kočione tekućine dovoljna.
5. Izvršite provjeru dok motor radi. Pritisnite papučicu kočnice snagom od 20–30 kg/m oko 10 sekundi, ali papučica ne smije propasti.
6. Provjerite zategnutost svih navedenih spojeva.
