Nalog za izvršenje
Upozorenje: Uvijek zamijenite sve kočione pločice na jednoj osovini vozila, čak i ako je jedna pločica dosegla granicu istrošenosti. Ako se jastučići trebaju ponovno postaviti, moraju se označiti prije uklanjanja.
1. Očistite bubanj kočnice, kočione papuče i štitnik kočnice.
Upozorenje: Kada kočione pločice rade, stvara se kočiona prašina koja sadrži azbest koji je štetan za zdravlje, stoga nemojte koristiti komprimirani zrak niti udisati prašinu prilikom čišćenja kočionih pločica.
2. Uklonite brtvu s cilindra kotača i ako je mokra, trebat će je popraviti ili zamijeniti. Prilikom skidanja manšete nemojte uklanjati klip iz radnog kočionog cilindra.
3. Izmjerite unutarnji promjer bubnja kočnice. Ako je istrošenost bubnja dosegla granicu, zamijenite oba bubnja stražnje kočnice.

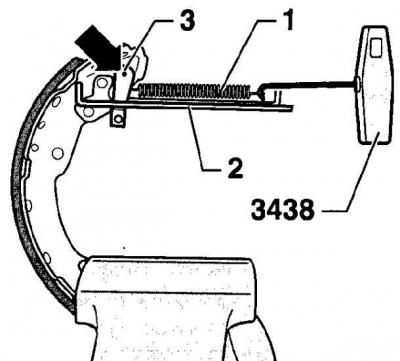

4. Učvrstite papučicu kočnice u stegu, postavite zateznu oprugu (1) na ekspanzionu šipku (2) i prednju papučicu kočnice i postavite ekspanzionu šipku na kočnu papuču (3 – klin, 3438 – uređaj za ugradnju zatezne opruge).

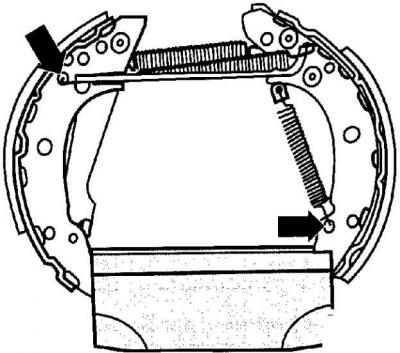

5. Ugradite kočionu papučicu s polugom ručne kočnice u šipku za proširenje.
6. Ugradite gornju povratnu oprugu.
7. Ugradite klinastu zateznu oprugu.
8. Spojite sajlu ručne kočnice na polugu ručne kočnice na papučici kočnice.
9. Ugradite gornji dio kočionih papuča u utore na klipovima radnog kočionog cilindra.
10. Postavite donju povratnu oprugu na kočione papuče, zatim postavite donji dio papuča na nosač papuče.
11. Ugradite pričvrsne klinove, tlačne opruge i čašice.
12. Pritisnite čašicu dok držite pričvrsne klinove na stražnjoj strani štitnika kočnice i zakrenite čašicu za 90° dok čvrsto ne sjedne na mjesto.
13. Pomaknite klin prema gore kako biste stvorili najveći razmak kočione papuče.
14. Postavite bubanj kočnice na glavčinu i pričvrstite ga vijkom.
15. Pritisnite papučicu kočnice jednom kako biste podesili potreban razmak kočione pločice.
[Informacije su objavljene na ovom resursu: VWManual.ru]
16. Podesite sajle ručne kočnice.
17. Postavite kotače i spustite vozilo.
18. Ponovite ove radnje na drugom stražnjem kotaču.
Provjera sigurnosne kontrole
1. Provjerite jesu li kočiona crijeva dobro zategnuta.
2. Provjerite je li crijevo kočnice pričvršćeno u držaču.
3. Provjerite jesu li vijci za odzračivanje dobro zategnuti.
4. Provjerite je li razina kočione tekućine dovoljna.
5. Izvršite provjeru dok motor radi. Pritisnite papučicu kočnice snagom od 20–30 kg/m oko 10 sekundi, ali papučica ne smije propasti.
6. Provjerite zategnutost svih navedenih spojeva.
