Sekundarni namot indukcijskog svitka spojen je na visokonaponske žice i svjećice. Inducirani napon u indukcijskom svitku uzrokuje bljeskanje iskre, najprije između klina razdjelnika i visokonaponske žice odgovarajućeg cilindra, zatim između elektroda svjećice u cilindru.
Tijekom otvaranja kontakata prekidača, male iskre nastaju između njih, koje na kraju spaljuju kontaktnu ravninu. Vrlo jako iskrenje ograničava kondenzator, koji je pričvršćen s vanjske strane razdjelnika paljenja. Nakon određenog vremena potrebno je podesiti razmak između kontakata ili ih zamijeniti. Kako bi se ograničilo održavanje, uvedeni su tranzistorski sustavi paljenja koji nemaju pomične kontakte prekidača.

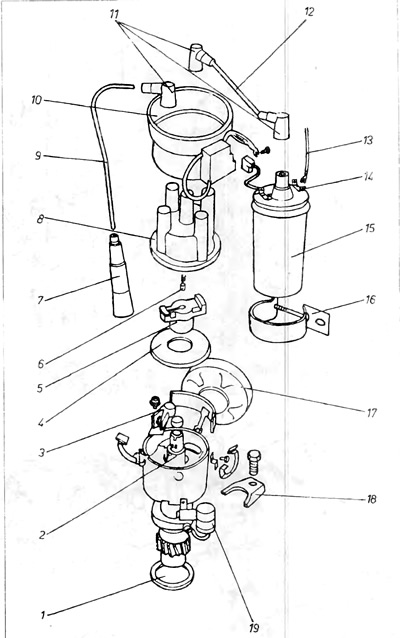

Riža. 4.8. Sustav paljenja motora 1,6 l
1 - brtva; 2 - vratilo razdjelnika paljenja; 3 - kontakti distributera; 4 - plastično kućište; 5 - prst distributera; 6 - ugljična elektroda; 7 - kraj žice za paljenje; 8 - kapa; 9 - žica za paljenje; 10 - kućište protiv smetnji kapice; 11 - krajevi žica za paljenje; 12 - žica za paljenje; 13 - žica koja opskrbljuje zavojnicu paljenja; 14 - stezaljka primarnog namota svitka; 15 - svitak paljenja; 16 - stezni remen koji pričvršćuje zavojnicu na tijelo; 17 regulator smanjenog tlaka; 18 - ploča za pričvršćivanje razdjelnika na kućište motora; 19 - kondenzator.
