Rastavljanje startera (VW Golf 2)

1. Uklonite starter iz vozila kako je opisano u točki 13.

2. Očistite starter od prljavštine i prašine.

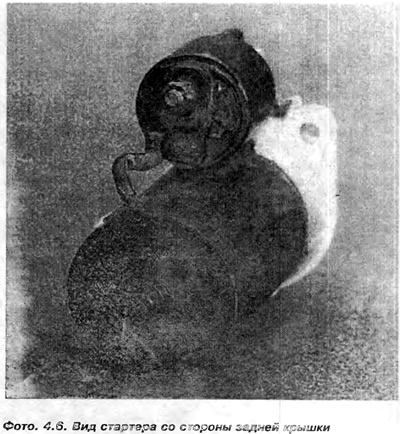

3. Odvijte dva vijka označena strelicama (slika 4.6).



4. Označite položaj u odnosu na prednji poklopac, kućište uzbudnog namota i stražnji poklopac.

5. Odvijte maticu uzbudnog namota s elektromagnetskog prekidača i odvojite kućište uzbudnog namota od prednjeg poklopca.

6. Otpustite vijke koji pričvršćuju elektromagnetski prekidač na prednji poklopac.

7. Odvrnite os rotacije vilica koje pokreću jednosmjernu spojku (spojku) i skinite vilice s rotorom i spojkom (spojku).

8. Uklonite vilice.

9. Postavite rotor okomito i kliznite prema dolje po prstenu u obliku čaše koji štiti opružni prsten smješten u utoru osovine rotora.

10. Uklonite opružni prsten iz utora.

11. Pomaknite jednosmjernu spojku (spojku) s osovine rotora.

12. Ako je potrebno, izbijte čahuru iz prednjeg kućišta i utisnite novu ili brušenu.

13. Učinite isto s čahurom jednosmjerne spojke.

14. Sastavljanje se izvodi obrnutim redoslijedom.
