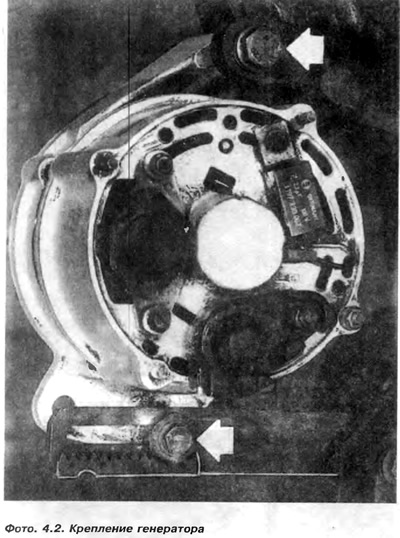

2. Otpustite donji vijak koji pričvršćuje generator na pomični nosač s duguljastom rupom (slika 4.2).

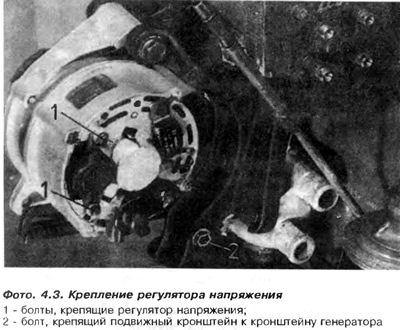

3. Otpustite vijak 2 koji pričvršćuje nosač s duguljastom rupom na nosač generatora (slika 4.3).
4. Nagnite generator prema motoru i uklonite klinasti remen.
5. Postavite novi remen na sve remenice i ručno prethodno zategnite remen.
6. Lagano zategnite vijak koji pričvršćuje generator na pomični nosač.
7. Umetnite veliki ključ ili u gume između generatora i tijela kako biste zategnuli klinasti remen dok podižete generator.

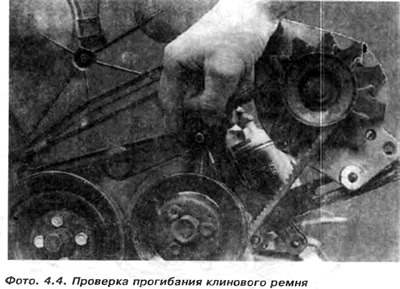

Remen se smatra pravilno zategnutim kada se pod pritiskom prsta savije za 5 mm ili 2 mm za novi remen (slika 4.4)
8. Zategnite vijak koji pričvršćuje generator na pomični nosač i drugi vijak koji pričvršćuje pomični nosač na nosač generatora.
Ako je bilo potrebno olabaviti gornji vijak iznad generatora da bi se generator zakrenuo, tada ga također treba dodatno zategnuti.
9. Od 4.85 je promijenjen nosač generatora. Zatezanje klinastog remena je olakšano pomoću vijka i matice koji se kotrljaju duž zupčaste letve pomičnog držača (slika 4.2).
Prilikom ugradnje remena koji je već korišten, maticu je potrebno zategnuti momentom od 4 Nm, a kod ugradnje novog remena - momentom od 8 Nm. U tom položaju držite maticu i zategnite pričvrsni vijak momentom od 40 Nm.
10. Zategnite pomični nosač na tijelo momentom od 25 Nm.

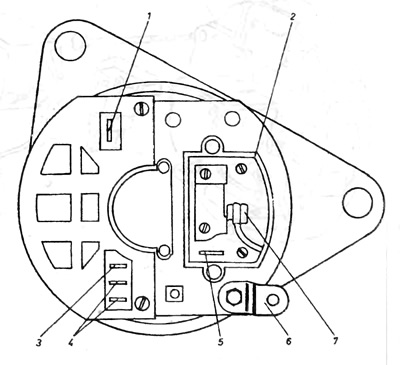

Crtež. 4.4. Pogled na stražnji poklopac Motorola generatora
1 - (W) za kondenzator protiv smetnji; 2 - regulator napona; 3 - (D+) na indikatorsko svjetlo; 4 - (uto); 5 - (DI-) zelena naponska žica; 6 - stezaljka za uzemljenje; 7 - (Dt) crvena žica regulatora napona.
