Sekundárny hriadeľ umiestnite pod lis, pod ozubeným kolesom 18 (kresba 324) 1. prevodového stupňa podložte platňu, vyberte kuželíkové ložisko 20, ako aj pružnú podložku 19.

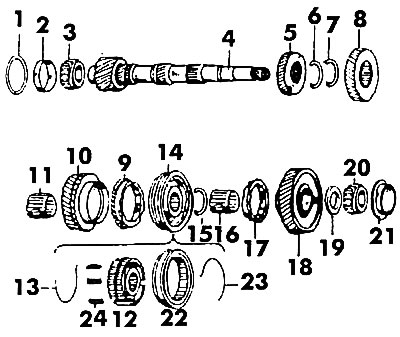

Kresba 324. Sekundárny hriadeľ: 1 - nastavovacie tesnenie; 2, 21 - ložiskové puzdrá; 3, 20 - kuželíkové ložiská; 4 - sekundárny hriadeľ; pastorok 5. - 4. prevodového stupňa; 6, 7, 15 - poistné krúžky; 8 - pastorok 2. prevodového stupňa; 9, 17 - uzamykacie krúžky synchronizátora; 10 - prevodový stupeň 3. prevodový stupeň; 11, 16 - ihlové ložiská; 12 - náboj synchronizátora I/II prevodu; 13, 23 - synchronizačná pružina; 14 - synchronizátor; 18 - pastorok 1. prevodového stupňa; 19 - pružinová podložka; 22 - synchronizačná objímka; 24 - cracker
Odstráňte poistný krúžok synchronizátora 17 a ihlové ložisko 16. Odstráňte poistný krúžok 15.

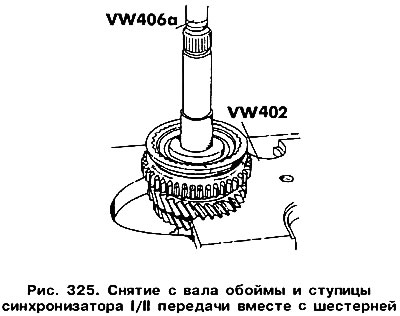

Umiestnite hriadeľ pod lis, ale tentoraz umiestnite tanier pod ozubené koleso 8 2. prevodového stupňa. Vytlačte ozubený hriadeľ (kresba 325), vyberte synchronizátor 14 z hriadeľa (pozri kresba 324), poistný krúžok 9 synchronizátora, ozubené koleso 8 druhého ozubeného kolesa a tiež ihlové ložisko 11.
Odstráňte ozubené koleso 10 ozubeného kolesa III odstránením oboch poistných krúžkov 7 a 6 a potom odstráňte ozubené koleso 5 ozubeného kolesa IV.
[Originálne informácie sú zverejnené na zdroji: VWManual]
Ak je potrebné vymeniť kužeľové ložisko 3, je potrebné použiť sťahovák, ktorého čeľuste musia byť umiestnené pod krúžkom ložiska.
Odstráňte objímku synchronizačného náboja. Ak je to potrebné, odstráňte dve pružiny 13 a 23 a tiež vyberte tri sušienky 24. Malo by sa pamätať na to, že klietka synchronizátora a náboj sú jedna sada.
Po demontáži všetkých jednotiek a častí z prevodovky by sa mali starostlivo skontrolovať tak, ako boli popísané tu.
