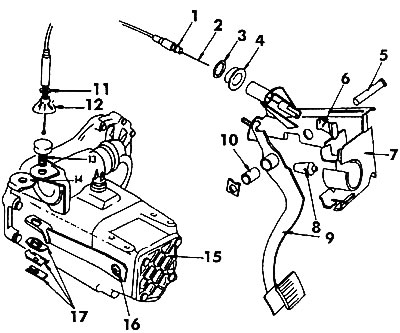

Ryža. 275. Pohon spojky: 1 - podložka; 2 - lanko spojky; 3' - poistná podložka; 4 - gumené puzdro; 5 - os pedálu; 6 - gumový obmedzovač; 7 - držiak pedálu; 8 - gumový obmedzovač; 9 - pedál spojky; 10 - puzdro; 11 - poistná matica; 12 - klip; 13 - vodiaca objímka; 14 - gumená podložka; 15 - prevodovka; 16 - hriadeľ vidlice spojky; 17 - dosky na upevnenie káblov
Pri výmene lanka spojky odpojte konce lanka od páčky spojky a pedálu a potom lanko vytiahnite cez kryt motorového priestoru. Je potrebné dbať na upevnenie lanka k páčke spojky, znázornené na obr. 275, ako aj polohu gumového tesnenia 14. Po inštalácii lanka nastavte vôľu spojkového pedálu. Spojka je poháňaná vidlicou inštalovanou v prevodovke. Vodiaci prvok vidlice. je puzdro na konci hlavného hriadeľa. Guľkové ložisko je umiestnené pod krytom radenia na konci páky, ktorá ovláda prevodovku. Ako je vidieť na obr. 275, hriadeľ páky spojky je tiež umiestnený v skrini prevodovky.
