Odstránenie
Uvoľnite upevňovacie skrutky ľavého zadného kolesa, zdvihnite vozidlo a umiestnite ho na podpery. Odstráňte koleso.
Uvoľnite krídlovú maticu lanka spojky na vypínacej páke spojky.

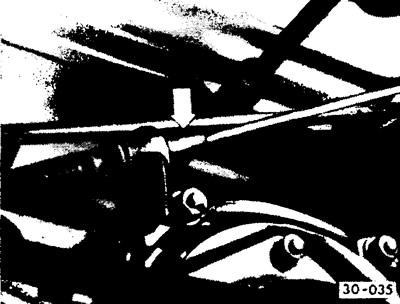

Odstráňte gumovú manžetu z káblového vedenia.
Vytlačte vodiacu lištu lanka z držiaka prevodovky.
Odstráňte plynový pedál a odpojte z neho lanko.
Odstráňte držiak tlačnej tyče brzdového pedála.
Odstráňte vratnú pružinu z brzdového pedála.

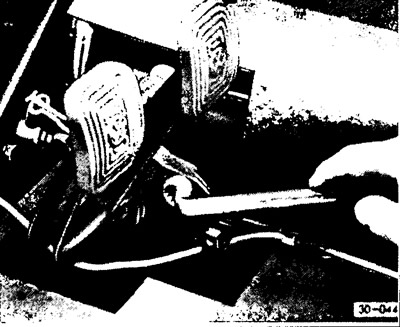

Uvoľnite upevňovacie skrutky podpery pedálu a vyberte pedále spolu s lankom spojky, ako aj stlačené koliesko brzdového pedálu z čapu.
Odstráňte lanko spojky.
Inštalácia
Namažte kábel univerzálnym mazivom.

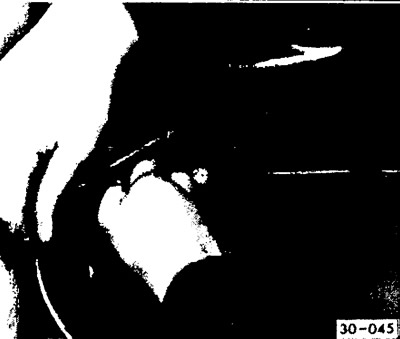

Vložte kábel spredu do tunela rámu. Za týmto účelom vložte časť so skrutkou medzi ukazovák a prostredník a prevlečte ju cez otvor tunela rámu k vodiacej trubici lanka spojky.
Umiestnite oba prsty za vstup trubice a zasuňte závitovú časť kábla do trubice. Pravou rukou zatlačte kábel, kým jeho skrutková časť nie je úplne zasunutá do trubice. Potom kábel úplne pretlačte.
Pripevnite lanko spojky k páke v tvare háku (je umiestnený na hriadeli spojkového pedálu), a na pedálovom mechanizme. Páku držte vo zvislej polohe, aby ste zabránili uvoľneniu kábla. Vložte pedálový mechanizmus do otvoru tunela a voľne ho zaistite dvoma skrutkami.
[Text je skopírovaný z tohto portálu VWMANUAL]

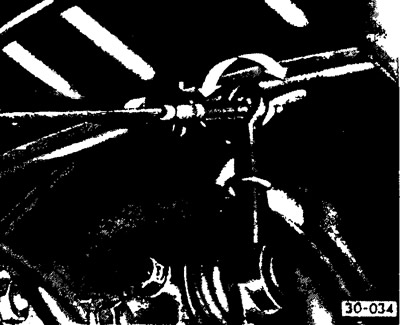

Nainštalujte brzdovú piestu na čap a utiahnite dve skrutky, ktoré ju upevňujú. Nainštalujte vratnú pružinu brzdového pedála a poistný krúžok tlačnej tyče.
Pozor! Poistný krúžok musí byť správne nainštalovaný.

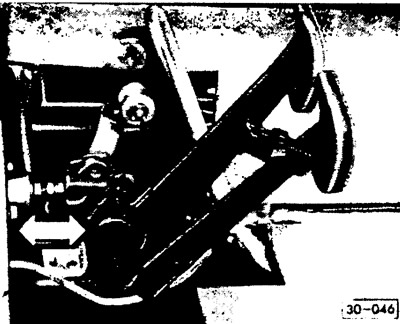

Ak bola zarážka posunutá, nastavte pedálový mechanizmus. Nastavenie dorazu pedálu (pozri šípku) tak, aby brzdový pedál mal vôľu približne 5 mm.
Umiestnite vodiacu lištu kábla na držiak prevodovky. Dbajte na správnu inštaláciu gumovej tesniacej manžety na konci vodiacej lišty.
Nastavte vôľu spojkového pedálu.
Skontrolujte priehyb vedenia kábla. Namažte krídlovú maticu a skrutkovú časť kábla univerzálnym mazivom.
