Parkovacia brzda — popis konštrukcie (VW Golf 2)

Brzdná sila sa prenáša mechanicky. Ak zatiahnete za páku 2 (kresba 434) parkovacej brzdy, napnú sa oba lanká spojené s držiakom vyrovnávača, smerujúce k zadným kolesám. Vďaka káblovému ekvalizéru sa sila pri uťahovaní brzdy rozloží rovnomerne medzi zadné brzdy. Mierne kolísanie veľkosti trenia medzi oboma káblami sa vyrovnáva. Pri použití parkovacej brzdy sa sila prenáša cez vetvy lanka na čeľusť zadnej brzdy. Pôsobením tejto sily sa sekundárna čeľusť pritlačí na bubon a potom sa cez rozpernú tyč prenesie sila na prednú čeľusť a kolesá sa zabrzdia.

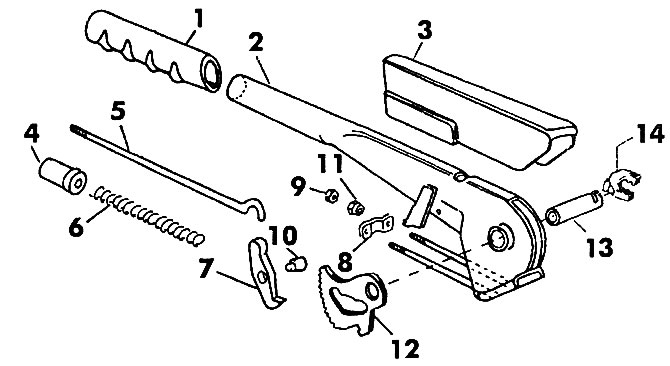

Kresba 434. Parkovacia brzda: 1 - rukoväť; 2 - páka; 3 - dekoratívne prekrytie; 4 - tlačidlo; 5 -…

Kresba 434. Parkovacia brzda: 1 - rukoväť; 2 - páka; 3 - dekoratívne prekrytie; 4 - tlačidlo; 5 - račňová tyč; 6 - pružina; 7 - západka; 8 - nastavovacia matica; 9 - poistná matica; 10 - prst; 11 - káblový ekvalizér; 12 - ozubený sektor; 13 - prst; 14 - držiak
