Hlavný brzdový valec — popis konštrukcie (VW Golf 2)

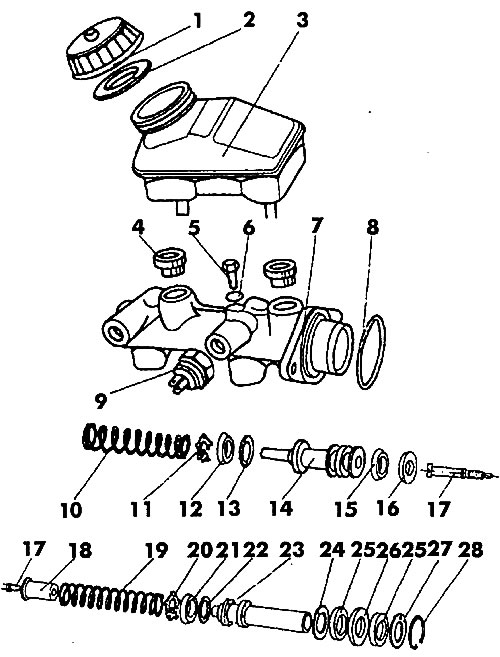

Kresba 431. Hlavný brzdový valec: 1 - uzáver nádrže; 2 - tesnenie zátky; 3 - nádržka brzdovej kvapaliny; 4 - tesnenie nádrže; 5 - koncová skrutka; 6 - tesnenie; 7 - telo hlavného valca; 8 - tesnenie skrine; 9 - spínač brzdových svetiel; 10, 19 - pružiny; 11, 20 - pružinové sedadlo; 12, 15, 21, 25 - gumové tesniace krúžky; 13, 16, 22, 24, 26, 27 - podložky; 14, 23 - piesty; 17 - skrutka; 18 - priechodka; 28 - poistný krúžok
