Извадите кључ из жлеба осовине ротора.
Одврните завртње и уклоните регулатор 10 (пиринач. 437) напон заједно са држачем четкице. Означите релативни положај поклопаца и одврните оба завртња спојнице. Одвојите предњи поклопац са задње стране. У овом случају можете помоћи пластичним чекићем, лагано тапкајући по предњем поклопцу.

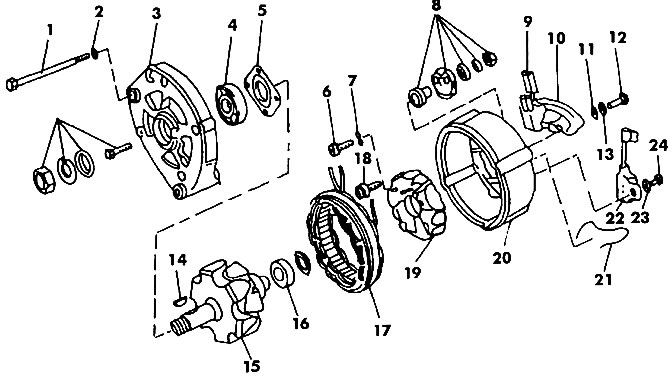

Сл. 437. Компоненте БОСЦХ генератора: 1 - спојни вијак; 2, 11 - подлошке; 3 - предњи поклопац; 4, 16 - куглични лежајеви; 5 - монтажна плоча лежаја; 6, 12, 18, 24 - вијци; 7, 13, 22 - опружне подлошке; 8 - контактни вијак; 9 - угљенична четка; 10 - регулатор напона; 14 - кључ; 15 - ротор; 17 - статор; 19 - исправљачка плоча; 20 - задњи поклопац генератора; 21 - опруга; 22 - кондензатор
Поставите предњи поклопац генератора заједно са ротором испод пресе. Помоћу извлакача са три чељусти уклоните поклопац са ротора (пиринач. 438). Приликом уклањања ротора постоји опасност од скидања вијака носеће плоче. Стога, хватаљке извлакача морају бити постављене испод плоче лежаја, а не само испод поклопца. Ако треба да уклоните лежај са предњег поклопца, морате одврнути и избити лежај.
Потребно је уклонити лежај са ротора са стране клизних прстенова. Користећи извлакач, потребно је да ухватите унутрашњу трку лежаја.
Одлемите плочу са диодама из генератора, избегавајући прегревање диода.
Пажња! Исправљачке диоде треба да демонтирају само стручно обучене особе са специјалним алатима.
Проверите да ли угљене четкице добро стоје на комутатору и да ли се слободно крећу у држачу четкица. Очистите држач четкице ако је потребно.
Четке се морају заменити ако је њихова дужина смањена на 5,0 мм (величина «А» на сл. 439). Стрелице на слици показују где су четкице лемљене.
Контактне прстенове треба очистити крпом намоченом у посебну течност. Мале огреботине се могу уклонити врло финим брусним папиром.
Да бисте проверили изолациони отпор ротора, један крај мултиметра треба причврстити на кућиште ротора, а други на клизни прстен (пиринач. 440). Ако се уређај не прикаже «бесконачност», потребно је заменити ротор. Да бисте проверили интегритет намотаја, оба контакта мултиметра треба да буду причвршћена за клизне прстенове (пиринач. 441). Уређај треба да покаже 3,4-3,75 ома за генератор са повратном струјом од 45 А или 2,8-3,0 за генератор са повратном струјом од 65 А.
Индикација «бесконачност» значи присуство прекида у намотају, а друге вредности - кратак спој. У оба случаја, ротор се мора заменити.
Кратки спој у намотају статора се манифестује у јаком загревању намотаја. Да би се утврдило присуство кратког споја, један контакт мултиметра треба применити на спољашњи, статорски прстен, а други крај заузврат на три терминала статора (пиринач. 442). Са добрим намотајем, уређај треба да се покаже «бесконачност». Да бисте проверили интегритет намотаја статора, потребно је да повежете каблове мултиметра директно на две од три жице, односно 1 и 2, 2 и 3, 1 и 3 (пиринач. 443). Отпор намотаја треба да буде 0,18-0,20 ома за генератор са повратном струјом од 45 А, или 0,1 0-0,11 ома за генератор са повратном струјом од 65 А. Нема очитавања и «бесконачност» указују на прекид намотаја.
Провера рада диода захтева специјалну опрему и треба је обавити у специјализованој радионици.
