Поправка механизма вентила (VW Caddy 3)

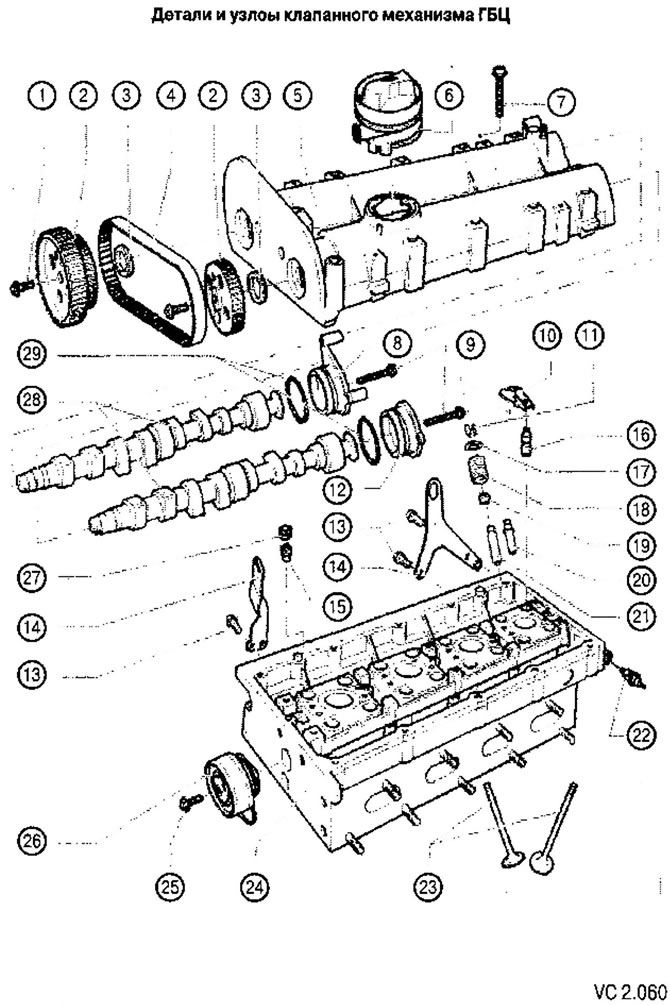

Списак делова и склопова механизма вентила главе цилиндра са технолошким препорукама за поправку према слици VC2.080:
1. Вијак за монтажу усисног брегастог вратила: 20 Nm + затегнути за 1/4 окрета (90°):
- заменити новим током монтаже;
- користите назубљену браву ременице да бисте је отпустили и затегли.
2. Зупчасти ременик брегасте осовине:
- одржавајте правилан положај приликом постављања зупчастог каиша.
3. Семеринг брегасте осовине:
- заменити само са инсталираном брегастом осовином;
- Пре уградње, лагано подмажите радну ивицу уљем.
4. Зупчасти каиш спојеног погона:
- Пре уклањања, означите смер кретања;
- проверите да ли је дошло до хабања;
- избегавајте преломе.
5. Кућиште брегасте осовине:
- пажљиво очистите површине за седење; треба да буду без уља и масти;
- нанесите заптивач пре инсталације;
- приликом постављања, постављајте вертикално одозго на клинове и монтажне клинове.
6. Грло за пуњење уља:
- мотор са словном ознаком BSA:
- ако постоји било каква оштећења, замените;
- мотор са словном ознаком BUD:
- има само један поклопац за пуњење уља.
7. Вијак за причвршћивање кућишта брегасте осовине: 10 Nm + додатно затегнути за 1/4 окрета (90*):
- заменити новим током монтаже;
- затегните од центра ка ивицама.
8. Крајњи поклопац кућишта брегасте осовине (усисна брегаста осовина).
9. Вијак за причвршћивање поклопца кућишта брегасте осовине (усисна брегаста осовина): 10 Nm.
10. Клацалица:
- проверите да ли има заглављивања;
- подмазати радну површину;
- приликом постављања, причврстите га за носач помоћу закључавајућег носача.
11. Конусни крекери.
12. Поклопац.
13. Вијци за причвршћивање ушице за подизање: 20 Nm.
14. Око за праћку.
15. Неповратни вентил: 6 Nm:
- немојте га даље затезати, у супротном се вентил може заглавити;
- очистите навоје и инсталирајте их помоћу заптивача.
16. Носач ваљкасте полуге са хидрауличним компензатором зазора.
- не мењајте;
- подмазати радну површину;
- Пре уградње, проверите аксијално избацивање брегасте осовине.
17. Плочица опруге вентила.
18. Опруга вентила:
- уклањање и уградња: са уклоњеном главом цилиндра, коришћењем компресора опруга вентила.
19. Заптивке вентила.
20. Чаура за поправку вођице вентила са прирубницом.
21. Вођица вентила.
22. Сензор притиска уља (F1): 25 Nm.
23. Вентили:
- не може се обрађивати резањем или брушењем, дозвољено је само преклапање.
24. Глава цилиндра.
25. Вијак за причвршћивање затезног ваљка зупчастог каиша: 20 Nm.
26. Затезни ваљак спојног каиша.
27. Завртањ за закључавање:
- максимална дозвољена дубина увртања мерено од контактне површине са кућиштем брегасте осовине је 2 мм.
28. Брегасте осовине:
- подмазати уљем пре уградње (укључујући површину аксијалног лежаја);
- замените заптивке након инсталације.
29. Заптивни прстен завршне капе:
- заменити новим током монтаже.
