31. Уклоните опружни прстен 5 који причвршћује спој 6 на осовину 9 (слика 7.1, слика 7.13).
Цртање 7.1. Склоп погонске осовине
1 - заптивка која се користи у верзији gti; 2 - кућиште шарке gti; 3 - опружни клин; 4 - амортизер; 5 - прстен за слетање; 6 - унутрашњи погонски зглоб; 7 - зупчаста конкавна подлошка; 8 - кућиште шарке; 9 - погонска осовина; 10 - ремен за стезање кућишта; 11 - кућиште шарке; 12 - опружна подлошка; 13 - конусна подлошка; 14 - опружни прстен; 15 - кућиште погонског зглоба; 16 - кратка осовина.

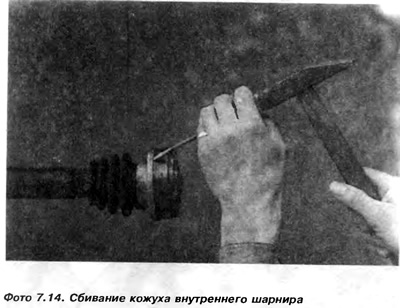

32. Користећи мали ударац, пажљиво срушите кућиште са кућишта шарке (слика 7.14)
33. Означите тачан положај краја гумене чизме у односу на осовину погонске осовине. Довољан је комад електричне траке или брзосушећа боја. Ова ознака ће указати на тачан положај гумене чизме на осовини током монтаже (ово је посебно важно у моделу gti).
34. Померите зглоб са осовине или избијте осовину помоћу бакарног бушилице (слика 7.15).

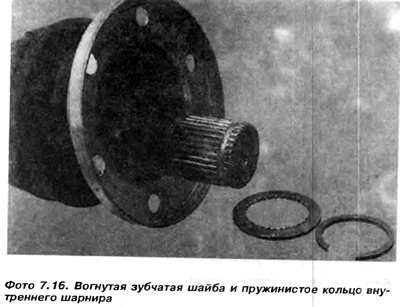

35. Скините конкавну опружну подлошку 7 са осовине 9, пазећи да је конкавна страна усмерена ка главчини зглоба, а подлошка назубљена (слика 7.16).
36. Олабавите стезни ремен и гурните гумени поклопац са осовине.
