Постављање спољашњег зглоба на осовину осовине (VW Golf 2)

26. Поставите гумено кућиште 3 и стезни каиш 1 на осовину погонске осовине 2 (слика 7.3), водећи рачуна да кућиште није истегнуто преко границе.

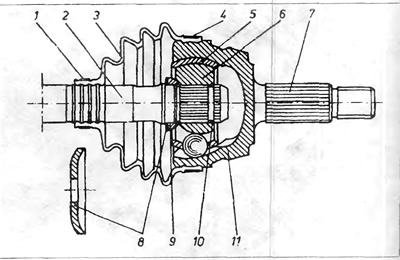

Цртање 7.3. Укључена спољна шарка
1 - мали стезни ремен; 2 - погонска осовина; 3 - гумено кућиште; 4 - велики појас кућишта; 5 - корпа; 6 - чвориште; 7 - кратка осовина; 8 - конкавна подлошка; 9 - конусна подлошка; 10 - опружни прстен; 11 - кућиште шарке.

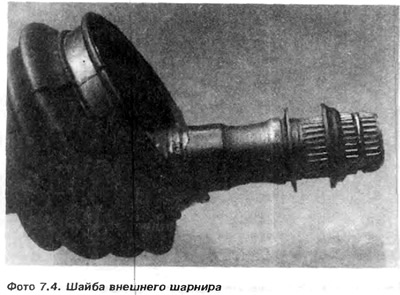

27. Инсталирајте конкавну подлошку 8 и конусну подлошку 9 (слика 7.3). Гурните опружни прстен 10 у жлеб осовине (слика 7.4).

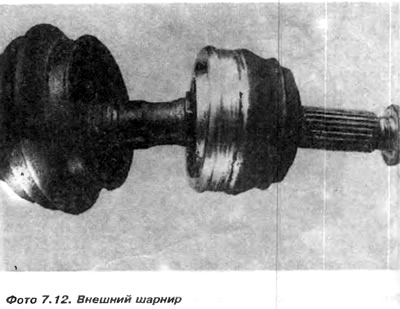

28. Бакарним чекићем забити спој на осовину док опружни прстен не шкљоцне на своје место. Затим уклоните зглоб са осовине (слика 7.12).

29. Утисните преосталу маст у спој, а затим поставите кућиште. Приликом постављања гумене чизме на шарку, пртљажник је компримован. Резултујући низак притисак спречава да се кућиште исправи у нормалан облик.

Када се точак уврне, набори кућишта се повлаче према унутра и могу се оштетити. Због тога, посебно код модела са шарком пречника 90 мм, потребно је подићи кућиште помоћу одвијача пре уградње мале стезне траке да би се изједначио притисак, а затим нормално инсталирати кућиште.
