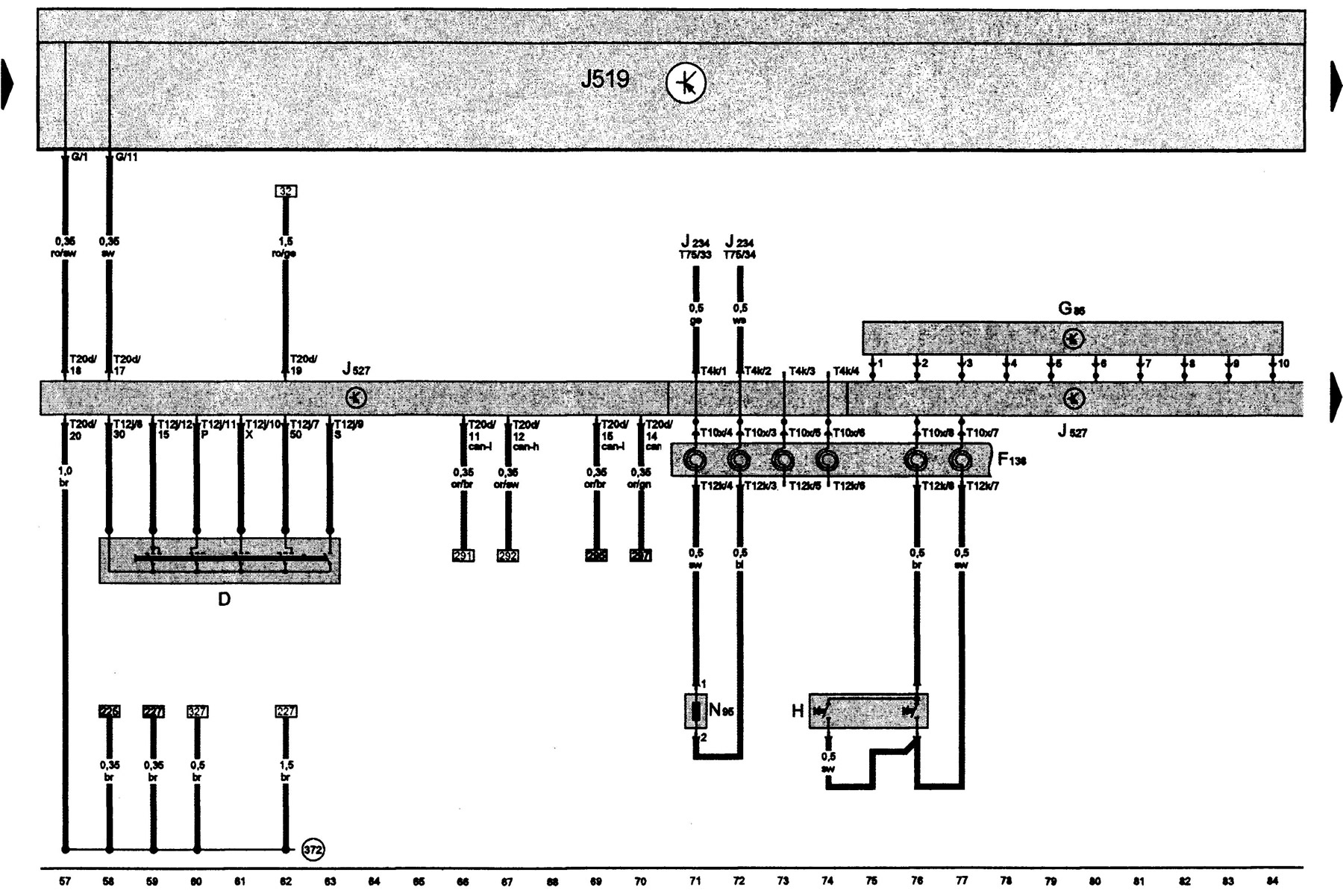

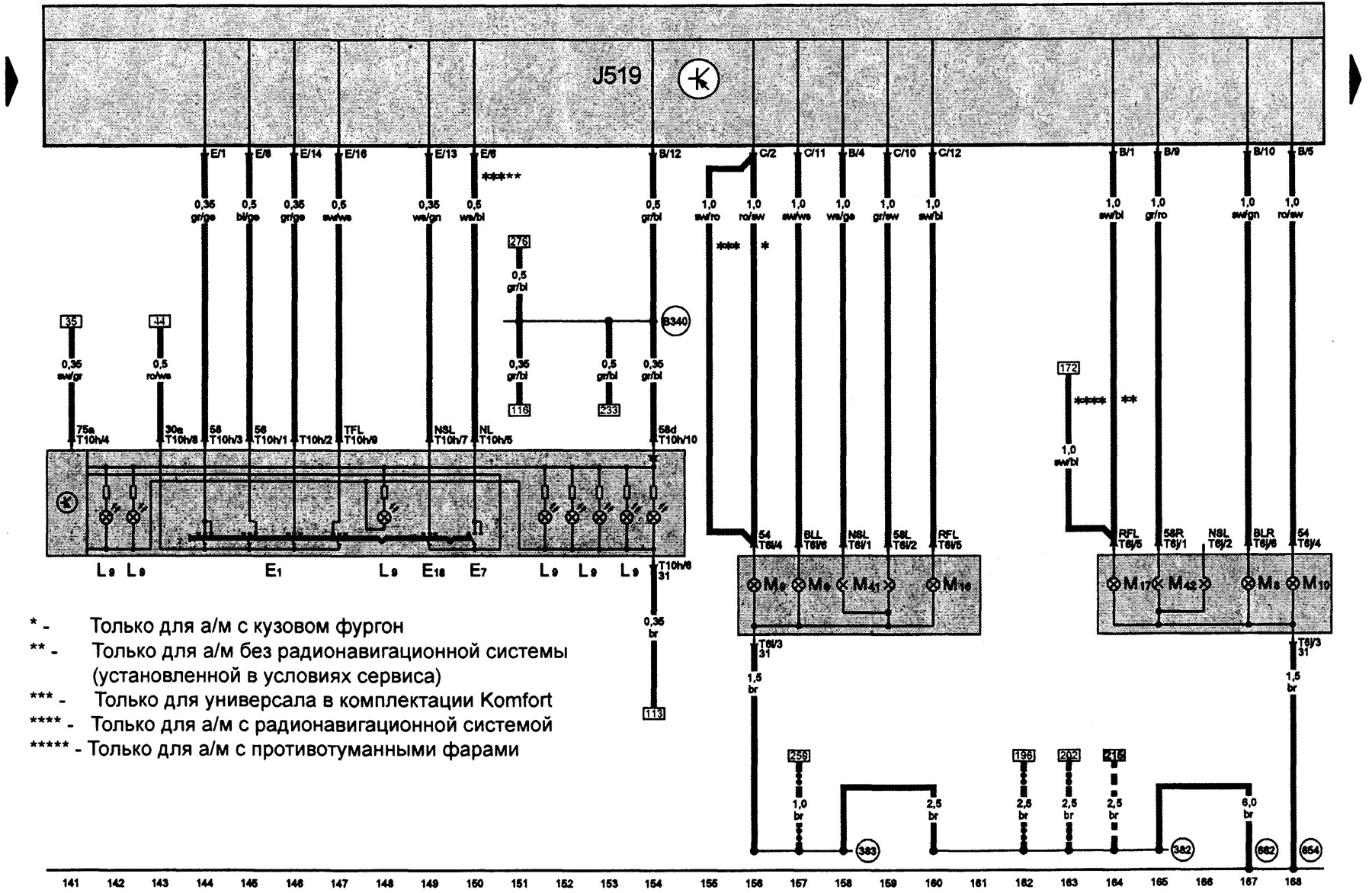

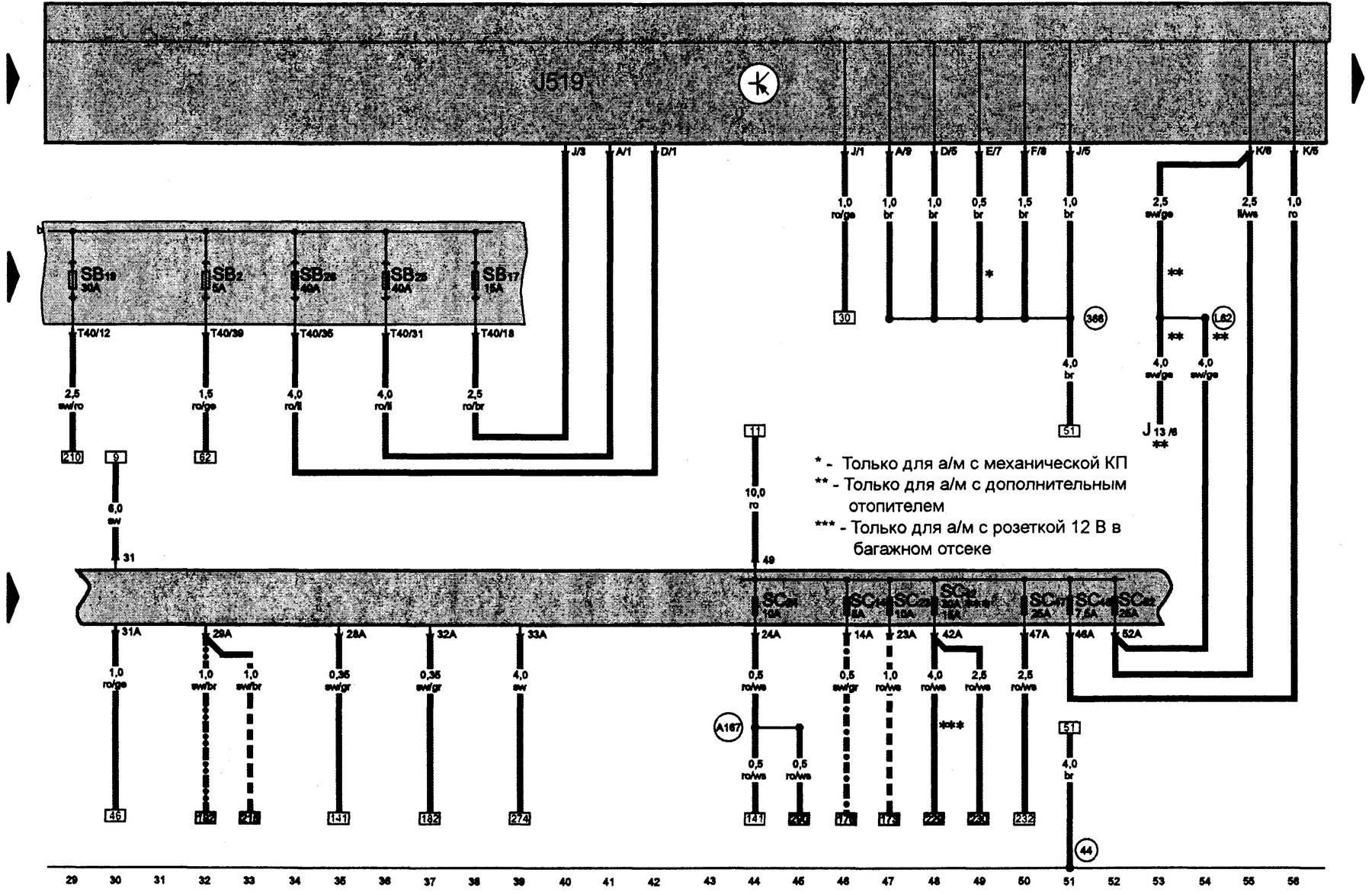

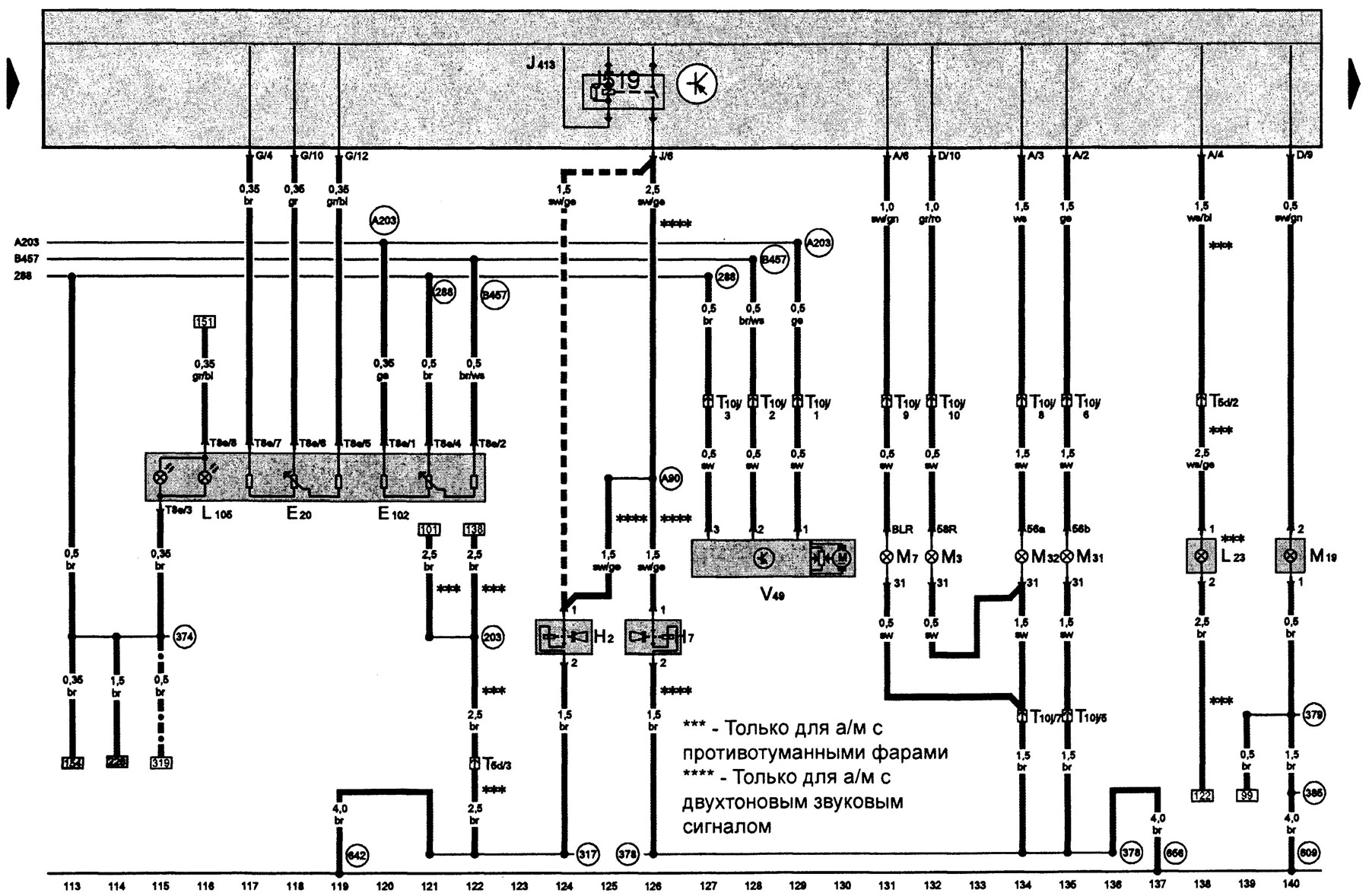

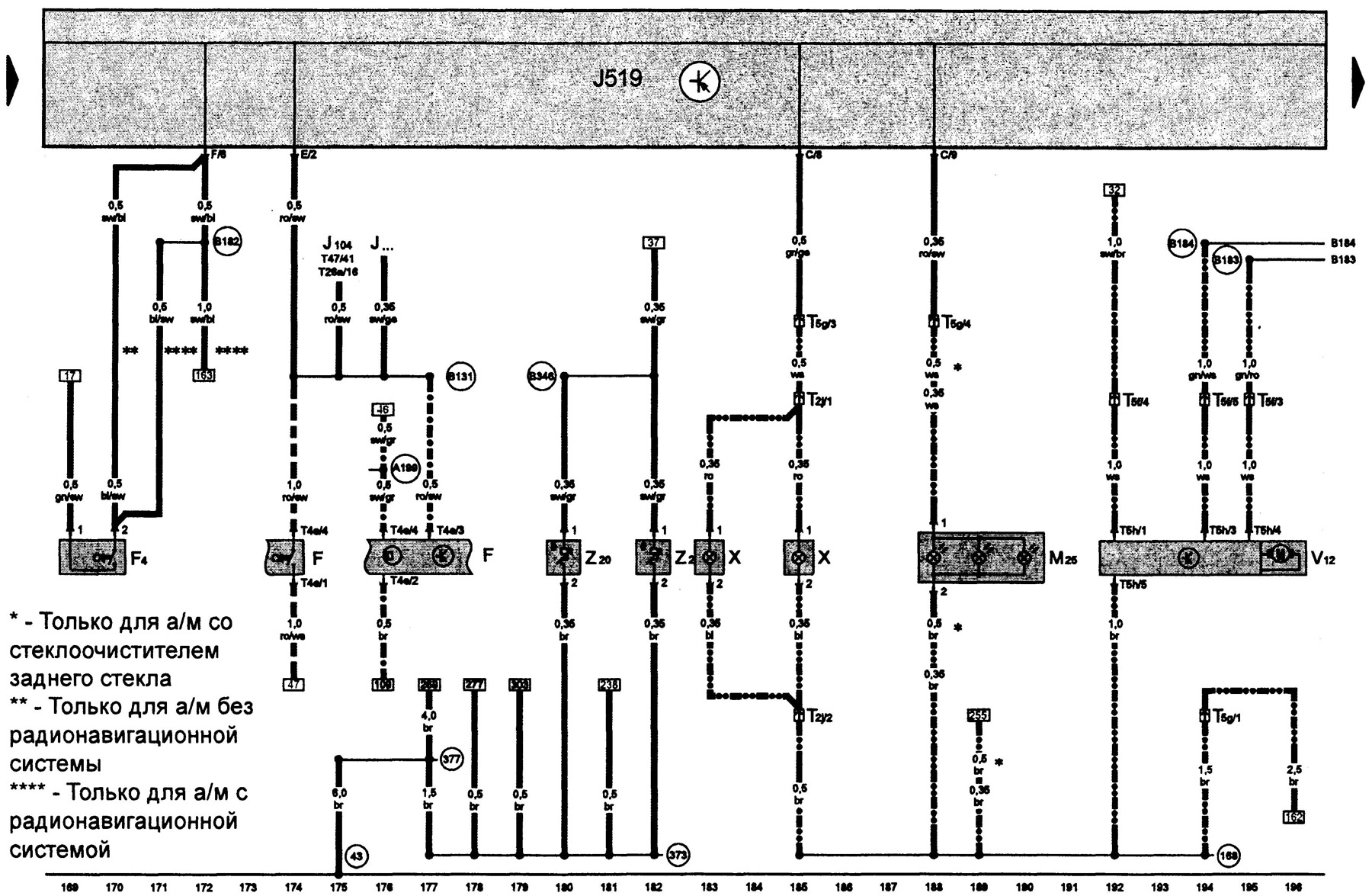

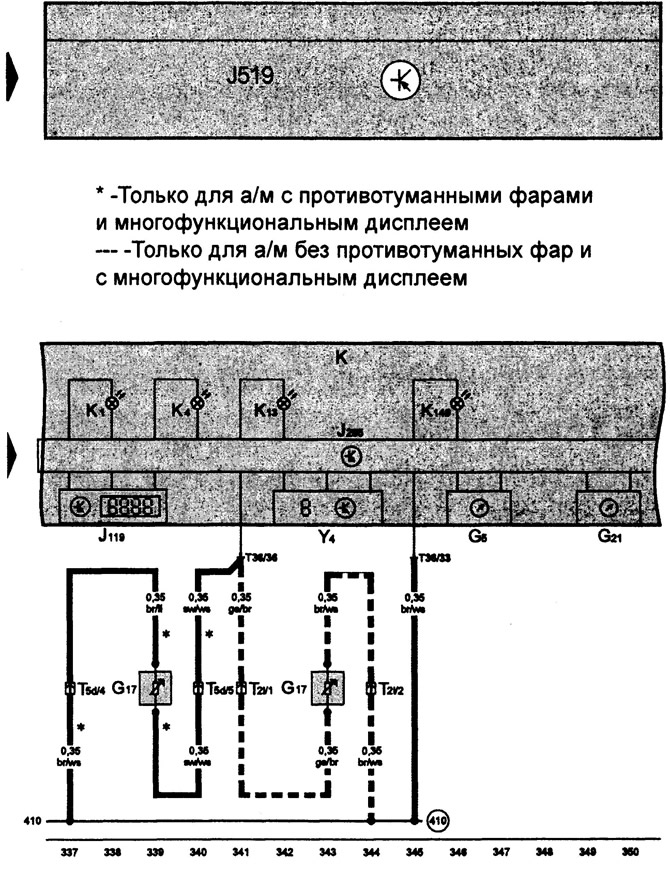

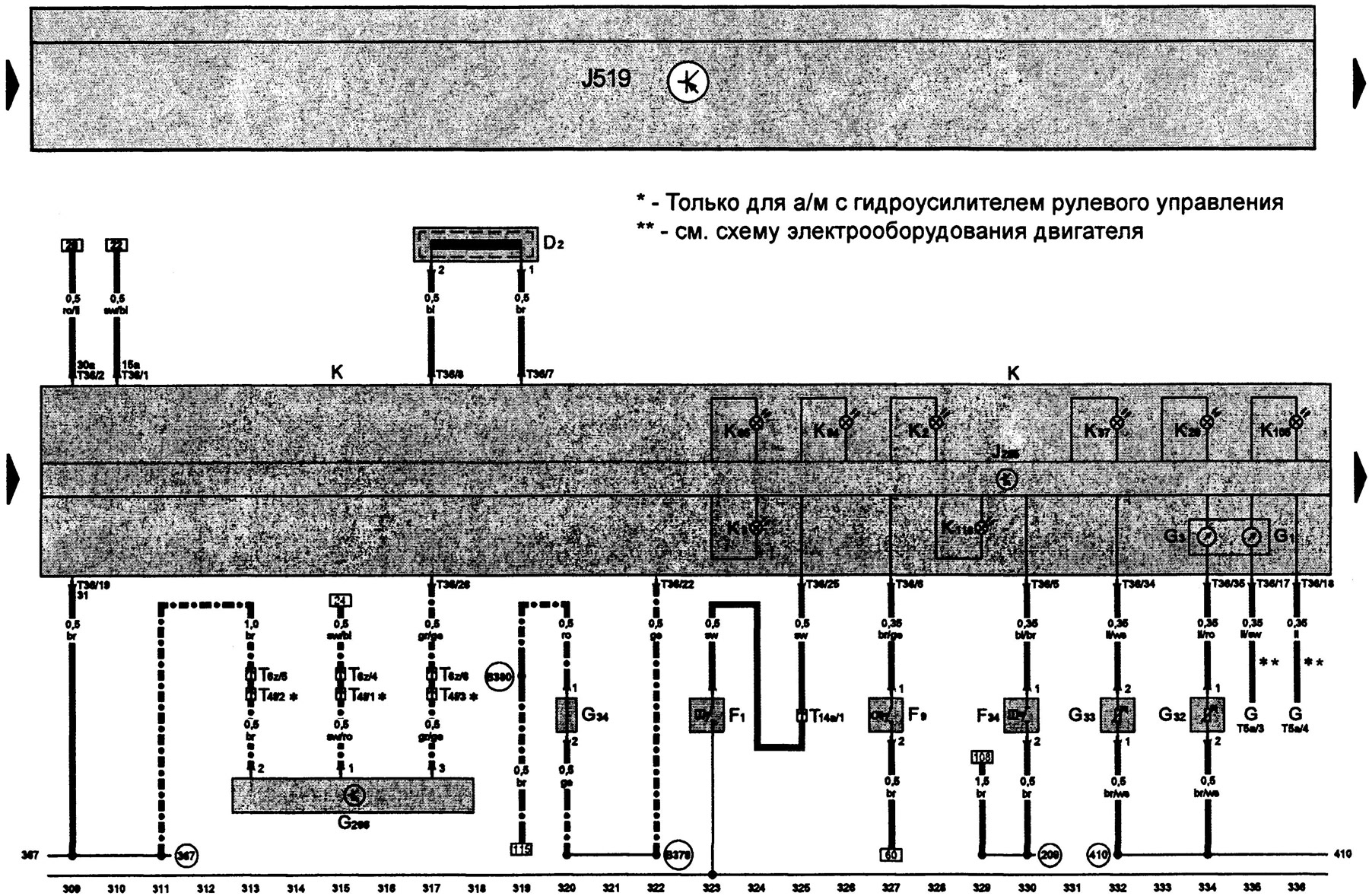

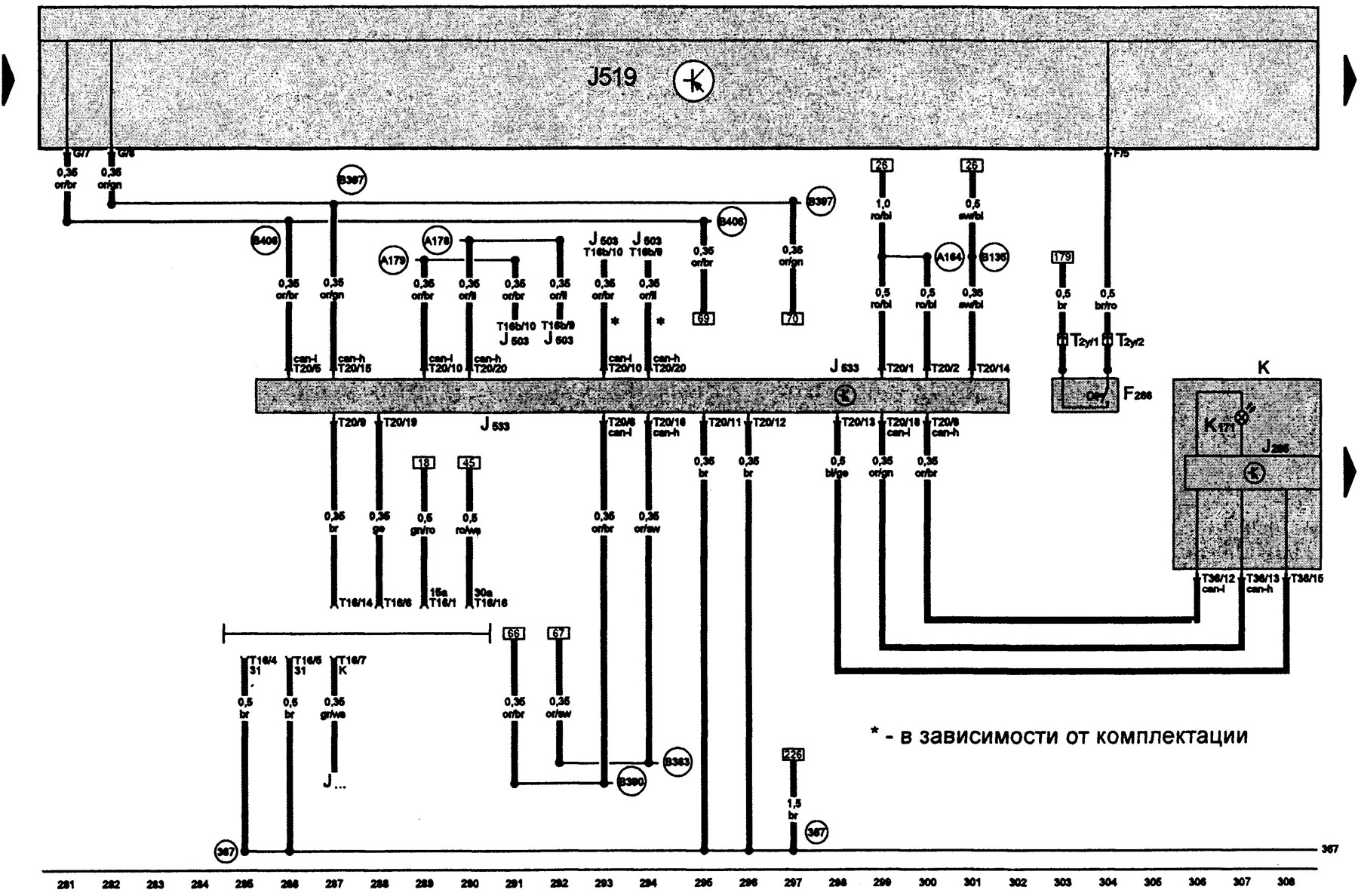

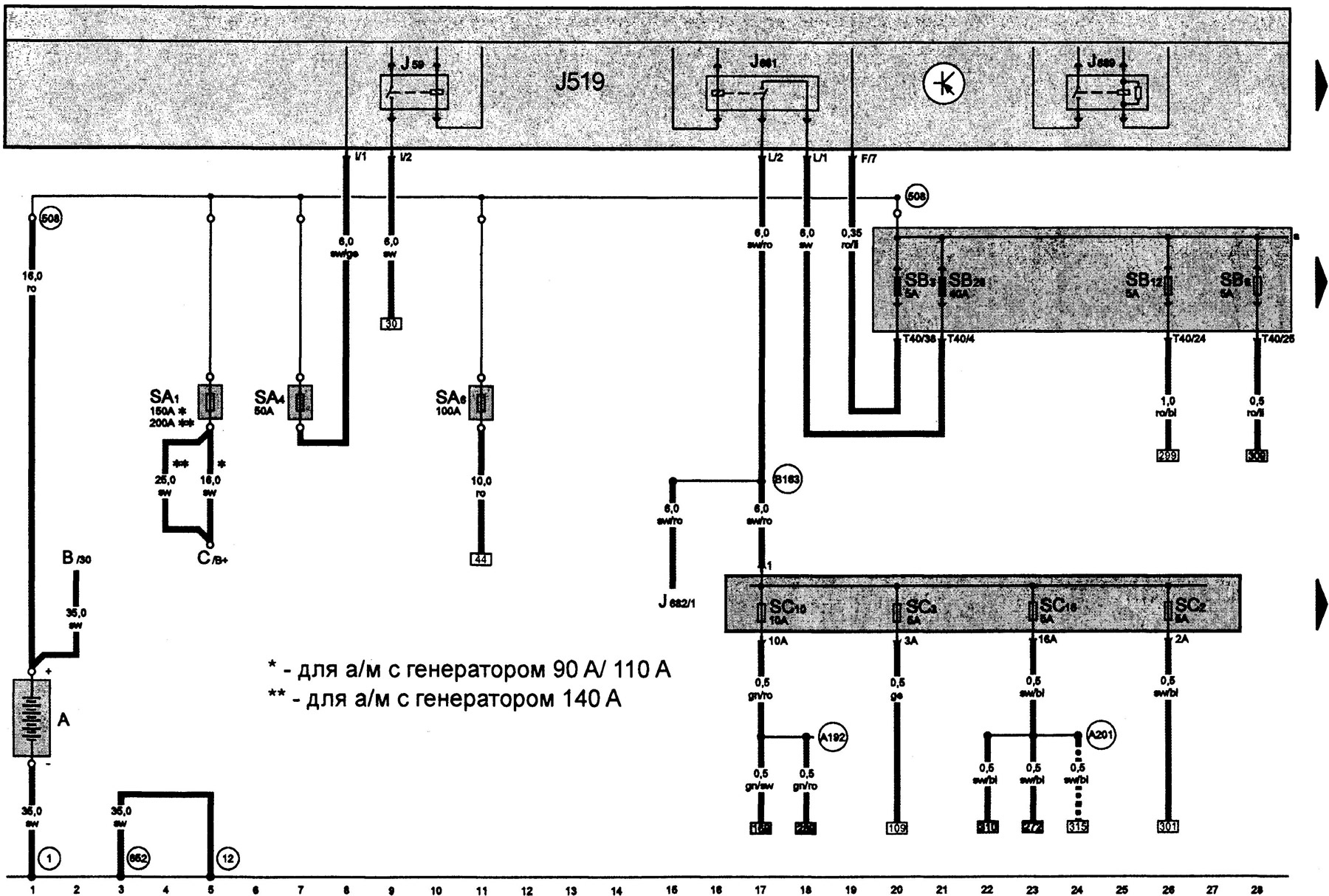

Podstawowe schematy urządzeń elektrycznych z 05.2005



Podstawowe schematy urządzeń elektrycznych z 05.2005
Otwórz większy obraz w nowym oknie »


Otwórz większy obraz w nowym oknie »
Otwórz większy obraz w nowym oknie »


Otwórz większy obraz w nowym oknie »
Otwórz większy obraz w nowym oknie »


Otwórz większy obraz w nowym oknie »
Otwórz większy obraz w nowym oknie »


Otwórz większy obraz w nowym oknie »
Otwórz większy obraz w nowym oknie »


Otwórz większy obraz w nowym oknie »
Otwórz większy obraz w nowym oknie »


Otwórz większy obraz w nowym oknie »
Otwórz większy obraz w nowym oknie »


Otwórz większy obraz w nowym oknie »
Otwórz większy obraz w nowym oknie »


Otwórz większy obraz w nowym oknie »
Otwórz większy obraz w nowym oknie »


Otwórz większy obraz w nowym oknie »
Otwórz większy obraz w nowym oknie »


Otwórz większy obraz w nowym oknie »
Otwórz większy obraz w nowym oknie »


Otwórz większy obraz w nowym oknie »
Otwórz większy obraz w nowym oknie »


[Oryginał można zobaczyć na portalu www.vwmanual.ru]



Otwórz większy obraz w nowym oknie »


Zasady korzystania z obwodów elektrycznych tutaj →

Wykaz elementów urządzeń elektrycznych przedstawionych na schematach tutaj →
