2. Uklonite ležaj za otpuštanje kvačila i vratilo.
3. Odvijte i uklonite prekidač svjetla za vožnju unatrag.
4. Privremeno uvijte dva vijka u svaku pogonsku prirubnicu držeći prirubnice jednu po jednu šipkom, odvrnite pričvrsne vijke 1 (Sl. 6.2)

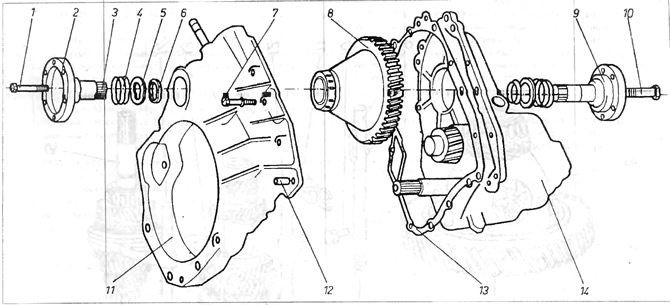

Crtež. 6.2. Mjenjač - 084
1 - vijak za pričvršćivanje; 2 - desna pogonska prirubnica; 3 - viličar na pogonskoj prirubnici; 4 - opruga; 5 - podloška za pranje; 6 - konusni prsten; 7 vijak koji pričvršćuje kućište kvačila; 8 - glavni zupčanik s diferencijalnim mehanizmom; 9 - lijeva pogonska prirubnica; 10 - vijak za pričvršćivanje; 11 kućište kvačila; 12 - zatik za pričvršćivanje; 13 - brtva; 14 - kućište mjenjača.
Označite svaku prirubnicu (desno i lijevo), zatim ih uklonite s glavnog zupčanika. Pogonske prirubnice različitih duljina (Sl. 6.1).
Uklonite oprugu 4, potpornu podlošku 5 i stožasti prsten 6 iz sjedišta pogonske prirubnice 2 na kućištu glavnog prijenosnika i držite ih zajedno s odgovarajućim pogonskim prirubnicama (Sl. 6.2).
5. Brtve prirubnice pogona mogu se ukloniti i zamijeniti novima ako je potrebno, odmah ili kasnije, nakon uklanjanja diferencijalnog mehanizma.
Ova se operacija također može izvesti s instaliranim mjenjačem nakon uklanjanja pogonskih prirubnica. Imajte na umu da su desna i lijeva brtva različite veličine.
6. Otpustite i uklonite vijke koji spajaju kućište kvačila s glavnim kućištem. Potrebno je provjeriti jesu li svi vijci uklonjeni s kućišta kvačila.
7. Poduprite mjenjač s kućištem kvačila na vrhu, zatim drvenim čekićem odvojite kućište kvačila od glavnog kućišta, zatim ga stavite sa strane.
8. Uklonite magnet koji skuplja piljevinu iz utora na kućištu mjenjača.
9. Uklonite mehanizam diferencijala iz mjenjača.
10. Poduprite kućište glavnog mjenjača sa stražnjim poklopcem okrenutim prema gore.
11. Otpustite i uklonite vijke i stražnji poklopac ležaja (fotografija 6.1) Označite odstojnike ležaja ulaznog i izlaznog vratila i zatim ih uklonite. Nema potrebe mijenjati odstojne podloške, budući da će tada biti potrebno prilagoditi uzdužne zazore osovina tijekom instalacije. Uklonite brtvu.
12. Pomoću kliješta skinite opružni prsten s ulaznog hodnika, a zatim uklonite malu razmaknutu podlošku (slika 6.2)
13. Provjerite je li osovina izbornika u slobodnom položaju, a zatim pomoću imbus ključa odvrnite šipku za zaključavanje zajedno s podložnim pločicama čahure, oprugama i zakovima za zaključavanje 21 (Sl. 6.3)

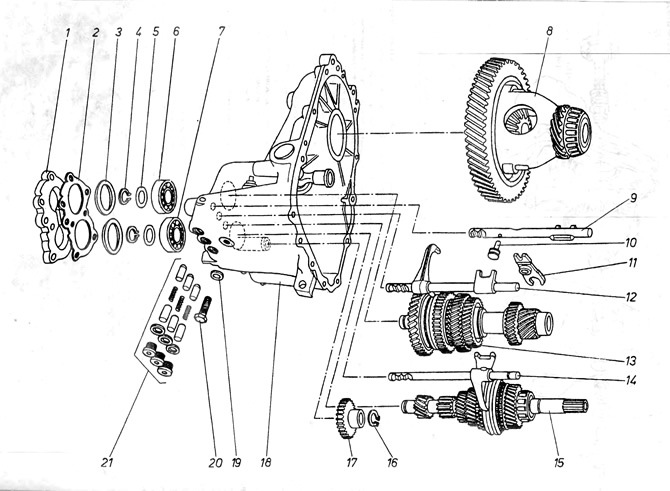

Crtež. 6.3. Mjenjač - 084
1 - stražnji poklopac ležaja; 2 - brtva; 3 - odstojne podloške; 4 - opružni prstenovi; 5 - odstojne podloške; 6 - kuglični ležaj izlaznog vratila; 7 - Kuglični ležaj ulaznog vratila; 8 - diferencijalni mehanizam; 9 - klizač vilice mjenjača za vožnju unazad; 10 - vilica zupčanika za vožnju unazad; 11 - vilice za vožnju unazad; 12 - klizač vilice 1. i 2. brzine; 13 - izlazni valjak; 14 - klizač vilice 3. i 4. brzine; 15 - ulazni valjak; 16 - opružni prsten; 17 - mjenjač za vožnju unazad; 18 - kućište mjenjača; 19 - podloška; 20 - vijak (os rotacije) vilice za vožnju unazad; 21 - jedinica blokirnih elemenata protiv istovremenog uključivanja dviju brzina.
14. Odvijte vijak 20 s križnim odvijačem i vilicu mjenjača za vožnju unazad. Ovaj vijak se nalazi pored rupa za polugu brave. Vijak je vrlo čvrsto stegnut, pa će vam trebati udarna odvijač ili dlijeto za uklanjanje vijka.
15. Okrenite kućište mjenjača i uklonite klizač vilice mjenjača za vožnju unatrag 9 i vilice 11. Vilice imaju izreze na krajevima u koje s jedne strane pristaje klin 10 klizača 9, a s druge strane zupčanik za vožnju unatrag 17.
16. Zatim je potrebno ukloniti osovine, ulaz 15 i izlaz 43. Možete ukloniti dvije osovine, istovremeno ih izbijajući kroz kuglične ležajeve 6 i 7.
17. Za odvojeno uklanjanje osovina potrebno je pripremiti posebnu potpornu ploču i pričvrstiti je na kućište kako bi ulazna osovina bila nepomična (slika 6.4). Postavite šesterokutnu maticu M 16 između poluge osovine i kućišta mjenjača kako biste zaključali osovinu.

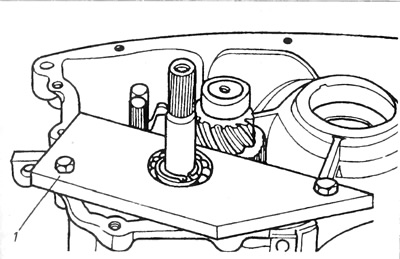

Crtež. 6.4. Ploča za pričvršćivanje (ulazna osovina)
1 - ploča za pričvršćivanje.
18. Poduprite mjenjač s kugličnim ležajevima prema gore, a zatim posebnim izvlakačem izvadite ležaj ulaznog vratila iz kućišta.
19. Uklonite posebnu potpornu ploču.
20. Koristeći maticu M16 ili komad žice, držite osovinu izbornika savijanjem opruge.
21. Odmaknite ulaznu osovinu od izlazne osovine, a zatim je uklonite zajedno s klizačem i vilicama 3. i 4. brzine iz mjenjača Lagano podignite zupčanik zupčanika za vožnju unazad tako da zupčanik 1. brzine ulaznog vratila može proći.
22. Uklonite maticu M16 ili komad žice koji se koristi za zaključavanje osovine izbornika.
23. Pomoću kliješta uklonite prsten za pričvršćivanje opruge s kraja izlazne osovine i malu razmaknutu podlošku (slika 6.2).
24. Pomoću izvlakača gurnite izlaznu osovinu iz krajnjeg ležaja i istovremeno uklonite klizač i vilice 1. i 2. brzine i zupčanik mjenjača za vožnju unazad. Pratiti. kako biste spriječili zaglavljivanje osovine i zupčanika mjenjača za vožnju unazad.
25. Skinite šipku za zaključavanje 21 s kućišta mjenjača (ako ih još ima).
26. Probijačem od mekog metala izbijte ležaj ulaznog vratila iz kućišta mjenjača. Označite ležajeve ulaznog i izlaznog vratila.
