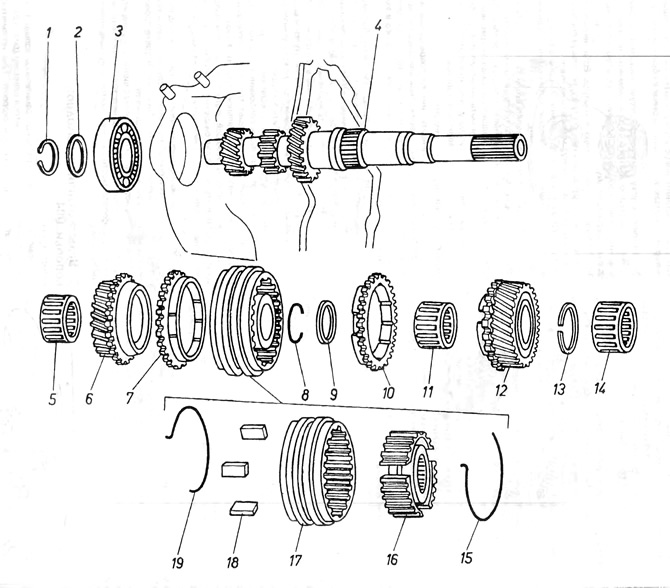

Riža. 6.5. Ulazno vratilo mjenjača 084
1 - opružni prsten; 2 - daljinsko pranje; 3 - kuglični ležaj; 4 - ulazna osovina; 5 - igličasti ležaj; 6 - zupčanik treće brzine; 7 - prsten sinkrona 3. brzine; 8 - opružni prsten; 9 - daljinsko pranje; 10 - prsten sinkrona 4. brzine; 11 - igličasti ležaj; 12 - zupčanik 4. brzine; 13 - opružni prsten; 14 - igličasti ležaj; 15 - prsten koji podupire krekere; 16 - glavčina sinkronizatora; 17 - kućište sinkronizatora; 18- krekeri sinkronizatora; 19 - prsten koji podupire krekere.
2. Uklonite igličasti ležaj 11 zupčanika 4. brzine 12.
3. Uklonite prsten sinkrona 4. brzine.
4. Uklonite potpornu podlošku 9, a zatim pomoću kliješta uklonite sigurnosni opružni prsten 8 sklopa sinkronizatora 3. i 4. brzine. Otpustite opružni prsten nije jako jak.
5. Dok pričvršćujete izvlakač ispod zupčanika 3. brzine, izvucite zupčanik sa sklopom sinkrona 3. i 4. brzine. Zatim rastavite sklop i uklonite prsten sinkrona 3. brzine 7.
6. Uklonite igličasti ležaj zupčanika 3. brzine 5.
7. Očistite elemente u kerozinu i provjerite ima li istrošenosti i oštećenja. Provjerite zube zupčanika i osovine igličastih ležajeva. Ako je potrebno, zamijenite elemente novima.
8. Sklop sinkronizatora.
Montaža
9. Započnite sastavljanje postavljanjem igličastog ležaja zupčanika 3. brzine na ulaznu osovinu. Podmažite ga uljem za mjenjač.
10. Ugradite 3. brzinu 6.
11. Ugradite prsten sinkrona 3. brzine prijenosa u sklop sinkrona 3. i 4. brzine tako da klinovi sinkrona budu u urezima prstena. Zatim pritisnite sklop sinkronizatora na klinove osovine. Ako je potrebno, može se koristiti metalna cijev.
Pažnja: Potrebno je paziti da je utor na glavčini sa strane 4. brzine.
12. Postavite sigurnosni opružni prsten 8 u utor osovine, a zatim stavite odstojnik 9.
13. Postavite prsten sinkronizatora 4. brzine na sklop sinkronizatora 3. i 4. brzine tako da klinovi sinkronizatora budu u izrezima prstena.
14. Postavite igličasti ležaj 4. brzine 11 na osovinu, podmažite ga uljem za prijenos, a zatim stavite zupčanik 12 4. brzine.
15. Postavite sigurnosni opružni prsten 13 u utor i provjerite je li ispravno namješten.
