Външни осветителни устройства

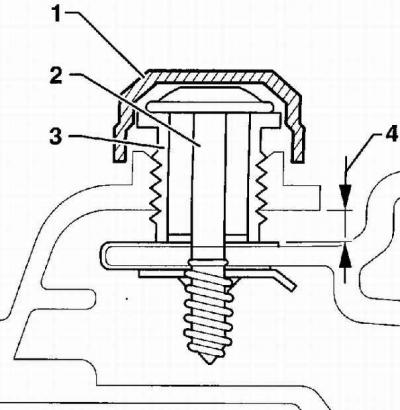

Блок за регулиране на периметъра на фаровете

• 1 - щепсел,
• 2 - винт за закрепване на фаровете,
• 3 - регулираща втулка с резба,
• 4 - с основна настройка размерът е 3,5±2,5 мм

Фар

1. Корпусът на фара не се разглобява и ако има дефекти, корпусът на фара трябва да се смени целия.

2. Свалете предния мигач.

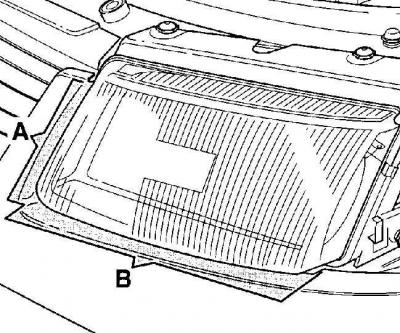

3. За да избегнете повреда на боята, когато сваляте фара, залепете частите под фара (B) и отстрани на решетката на радиатора (A).

4. Изключете електрическите конектори от фара.

5. Изключете електрическия конектор от двигателя за управление на обхвата на фаровете.

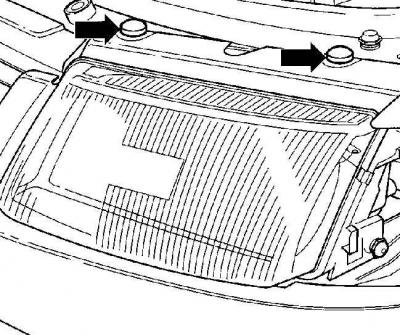

6. С помощта на острие на отвертка отстранете капачките, покриващи горните монтажни болтове на фаровете.

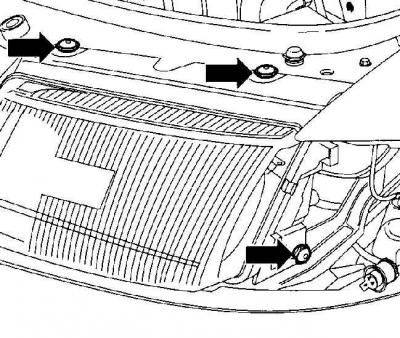

7. Развийте трите монтажни болта на фаровете.



8. Преместете фара от външната страна на колата.

9. Дръпнете напред, за да свалите фара от автомобила. Ако е необходимо, натиснете държача на фаровете от решетката на радиатора.

10. Внимателно монтирайте фара в гнездото в предната част на тялото. Ако е необходимо, натиснете държача на фаровете от решетката на радиатора.



11. Преместете фара към центъра на колата.


12. Завийте и леко затегнете монтажните винтове на фаровете с въртящ момент от 3,5 Nm.

13. Проверете еднаквостта на празнините около периметъра на фара и, ако е необходимо, регулирайте позицията на фара.

14. За да регулирате позицията на фара, разхлабете трите монтажни болта на фара, колкото да позволите на фара да се движи.

15. Регулирайте хлабините, като завинтите или развиете регулиращата втулка (3) с гаечен ключ 17 mm, вижте фиг. Устройство за регулиране на периметъра на фаровете.

16. Затегнете монтажните винтове на фаровете до 3,5 Nm и проверете празнините около периметъра на фара.

17. Покрийте горните монтажни винтове на фаровете с капачки.

18. Свържете електрическите конектори към фара.

19. Поставете отново предния мигач.

20. Проверете и, ако е необходимо, регулирайте фаровете.

Преден пътепоказател

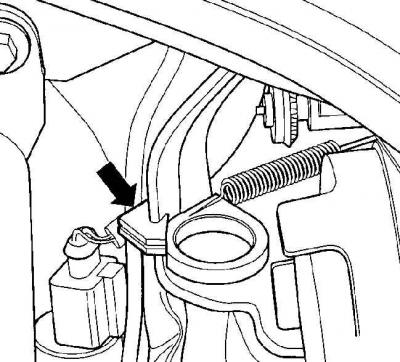

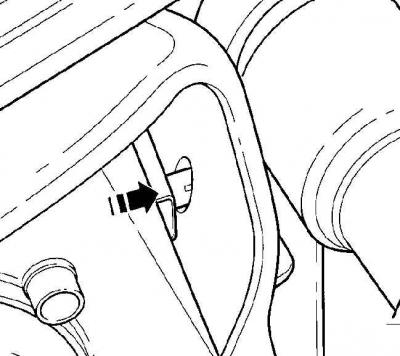

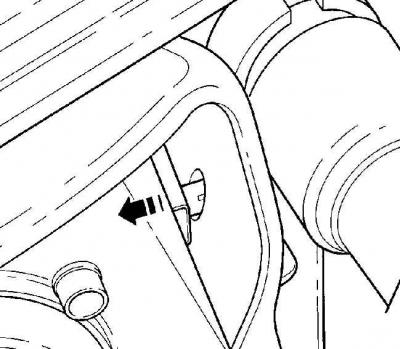

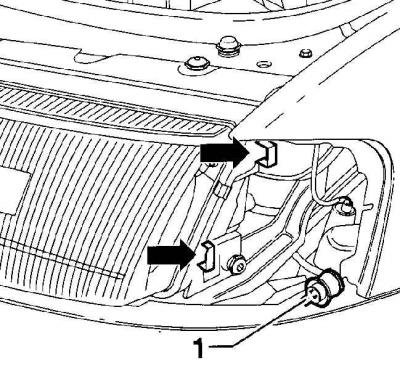

Местоположение на водачите (стрелките) на фара за монтиране на фиксаторите на предните мигачи

• 1 - Електрически съединител на преден пътепоказател

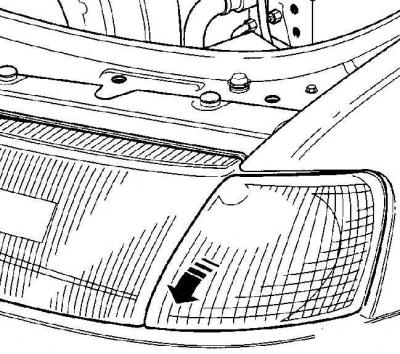

Място за монтиране на преден пътепоказател с пружинен контур

Внимание: Преди да свалите десния преден мигач, отстранете канала за всмукване на въздух.

1. Издърпайте назад натоварената с пружина примка, закрепена към корпуса на мигача, докато се разхлаби, вижте фиг. Място за монтиране на преден пътепоказател с пружинен контур.



2. Дръпнете напред, за да премахнете предния мигач от автомобила.

3. Изключете електрическия конектор на предния мигач.

4. Сменете крушката на предния мигач, ако е необходимо.

5. Свържете електрическия конектор на предния мигач, вижте фиг. Разположение на водачите (стрелките) на фара за монтиране на заключващите пластини на предния мигач.

6. Поставете предния мигач на място и го натиснете назад, докато спре. Уверете се, че заключващите пластини, които са фиксирани към тялото, влизат във водачите на фаровете и крилото, вижте фиг. Разположение на водачите (стрелките) на фара за монтиране на заключващите пластини на предния мигач.

7. Издърпайте назад натоварения с пружина контур и го закрепете в средата на жлеба на държача.

Задна светлина

1. Отстранете държача на крушката на задната светлина.

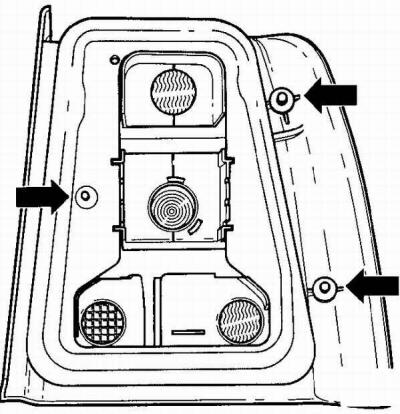

2. Развийте трите гайки, закрепващи задната светлина, и като я преместите назад, я извадете от колата.

3. Проверете състоянието на уплътнението на задните светлини и го сменете, ако е повредено.

4. Поставете задната светлина на място и я закрепете с гайките, като ги затегнете с въртящ момент от 3 Nm.

5. Поставете държача на крушката на задната светлина.
