Премахване и монтиране на централна конзола (VW Passat B3)

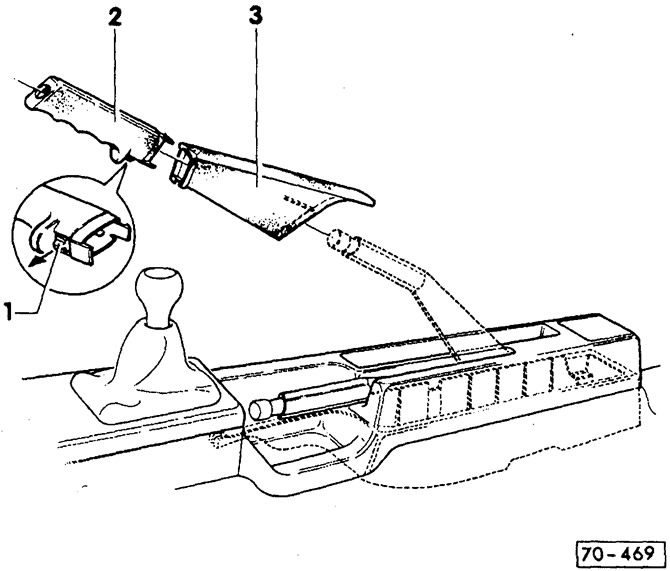

• 1 - заключваща издатина
• 2 - дръжка на лоста на ръчната спирачка
• 3 - облицовка

---

• 1 — корпус

За скоростен лост в автомобили с ръчна скоростна кутия.

• 2 — корпус

За скоростен лост в автомобили с автоматична скоростна кутия.

• 3 - фиксиращи издатини
• 4 - ръководство
• 5 - Т-образен щифт

---

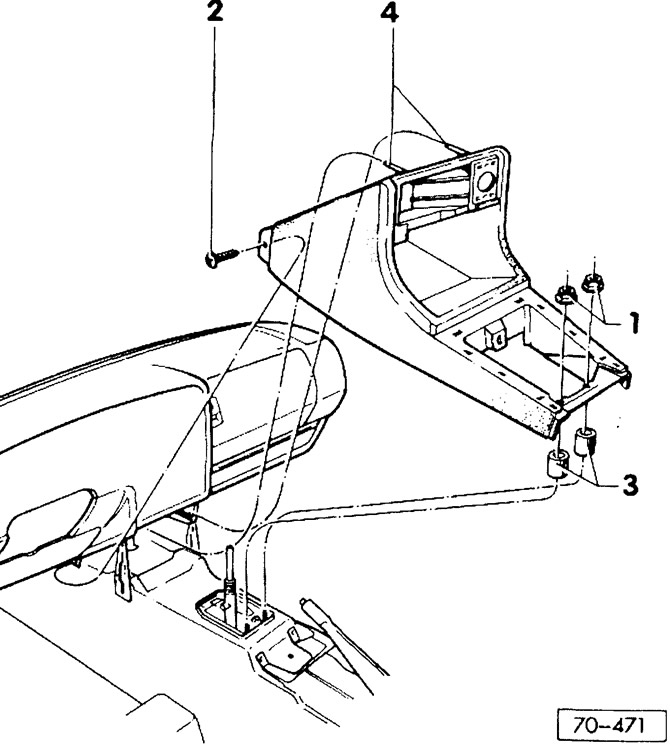

• 1 - монтажни гайки
• 2 - Винтове с кръстата глава
• 3 - дистанционни втулки
• 4 - задържащи щифтове

Премахване

Издърпайте лоста на ръчната спирачка нагоре.


Разкопчайте дръжката и я извадете от лоста на ръчната спирачка. За да направите това, поставете отвертка с плоска глава между задната издатина на дръжката и заключващото ухо и леко завъртете отвертката към заключващото ухо, като същевременно сваляте дръжката.

Чрез завъртане на отвертката заключващият език се изтласква от отвора и дръжката се освобождава. За да премахнете дръжката, можете също да издърпате заключващия елемент надолу с клещи, като същевременно премахнете дръжката от лоста.

Свалете тапицерията на лоста на ръчната спирачка.

Разхлабете дръжката на скоростния лост.

Разкопчайте капака на скоростния лост и го повдигнете.

Отстранете задния пепелник и отстранете 2-те винта с кръстосана глава от задната част на конзолата.

Разкопчайте лампата на пепелника.

Повдигнете конзолата отзад, натиснете надолу 2-те заключващи зъбчета "3" в продължението на средната конзола (фигура 70-470) и като се движите назад, отстранете разширението на конзолата.

Развийте 2-те гайки, закрепващи предната част на централната конзола.

Отстранете по един винт с кръстосана глава отляво и отдясно отпред.

Повдигнете леко конзолата отзад и я дръпнете назад.

Изключете електрическите конектори и свалете централната конзола.

Монтиране

Свържете електрическите съединители.

Проверете дали шпилките имат дистанционни елементи; ако не, поставете ги.

Поставете централната конзола със задържащите щифтове в арматурното табло и я завийте.

Поставете удължението на водещата конзола "4" върху Т-образния щифт, вижте Фигура 70-470.

Фиксирайте конзолата и я завийте отзад.

Прикрепете светлината на пепелника и поставете пепелника.

Монтирайте и закрепете капака на скоростния лост.

Поставете тапицерията върху лоста на ръчната спирачка.

Монтирайте и закрепете дръжката на ръчната спирачка.
