4. Електрическа схема на Passat CL5 и GL5 и Santana LX5 и GX5 1984 моделна година

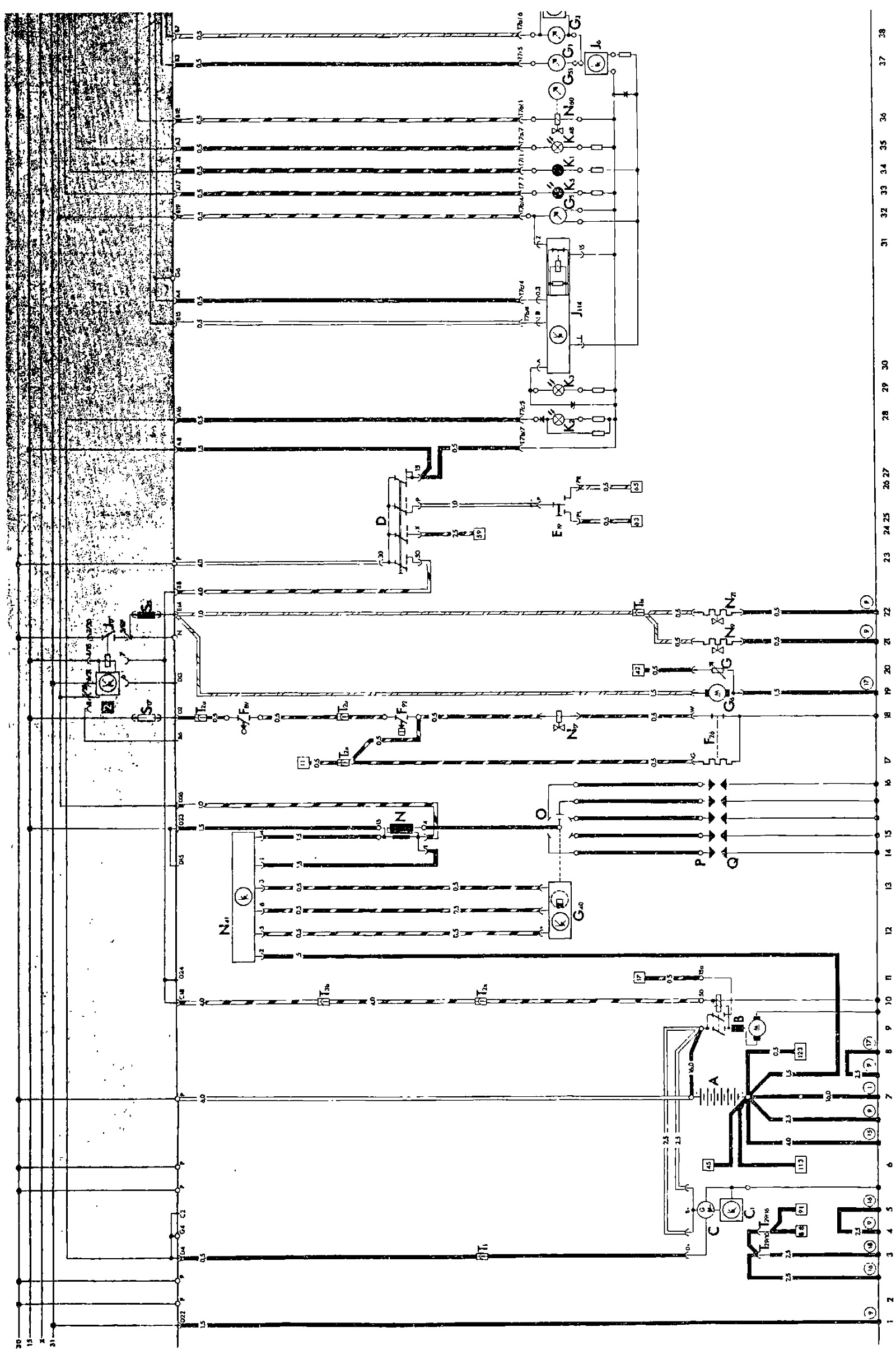

Диаграма 4. Електрическо оборудване на автомобили Passat CL5 и GL5 и Santana LX5 и GX5 1984 моделна година.

Вижте легендата на диаграмата →

Открыть большую картинку в новом окне »

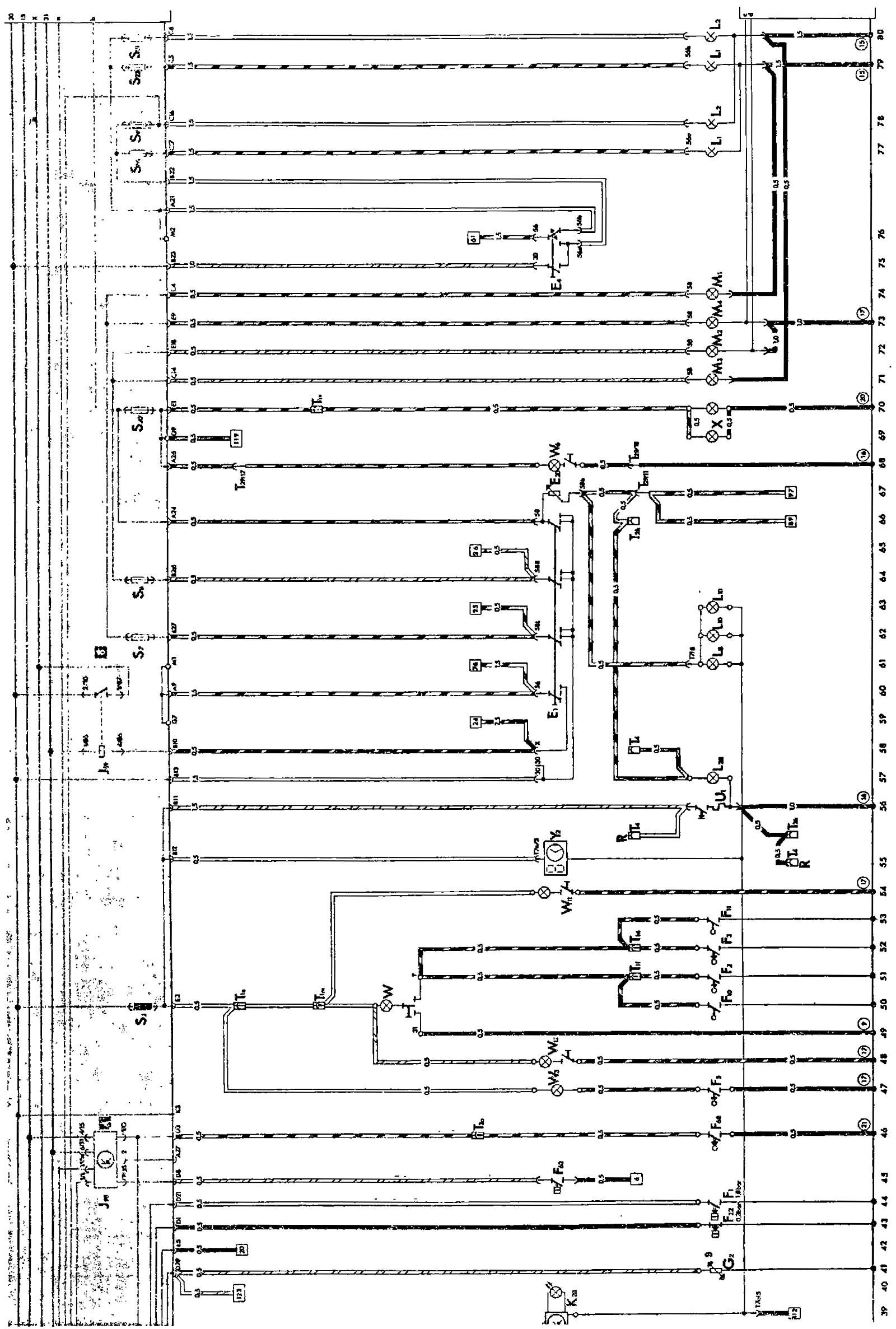

Продължение на диаграма 4

Открыть большую картинку в новом окне »

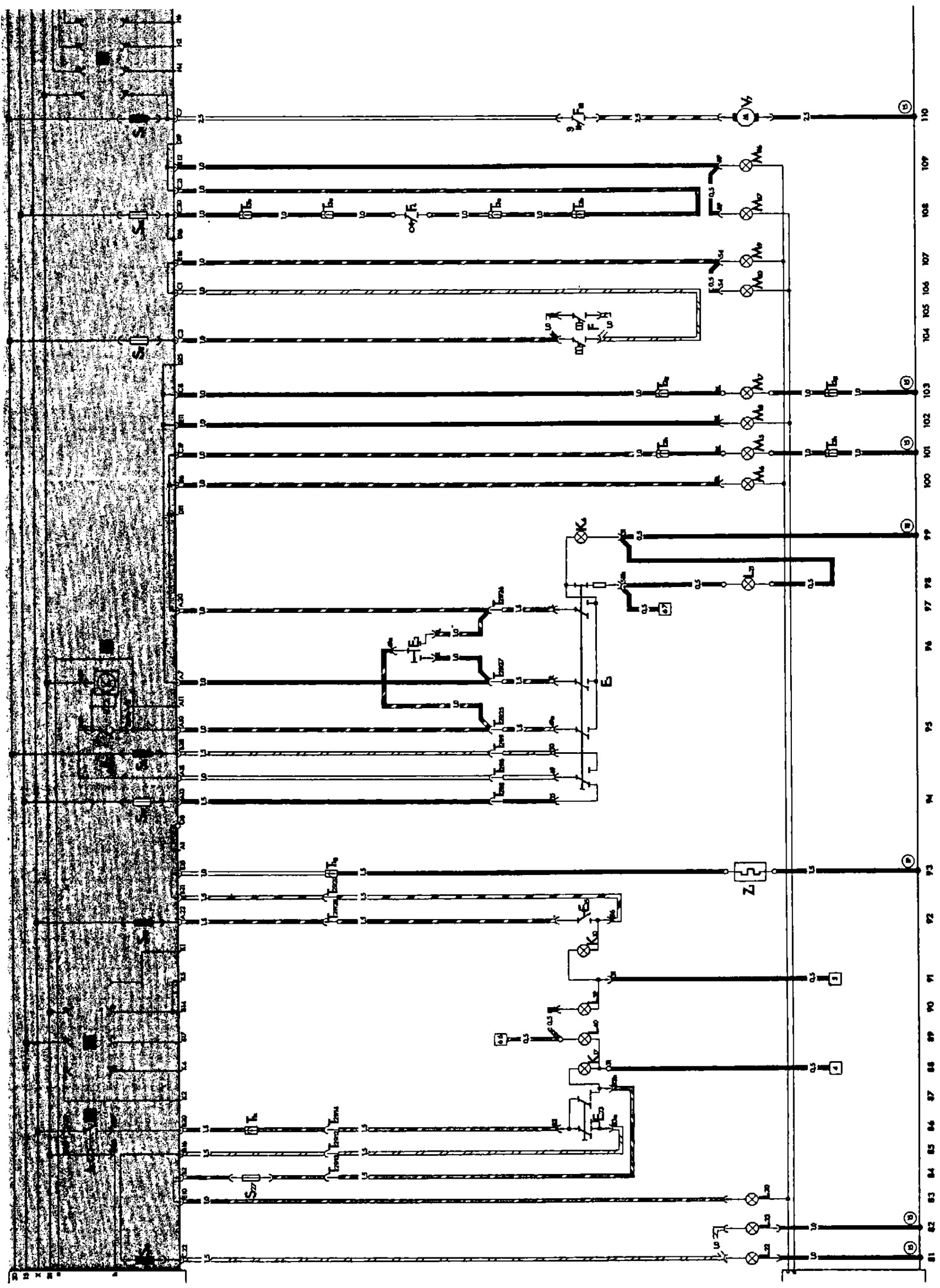

Продължение на диаграма 4

Открыть большую картинку в новом окне »

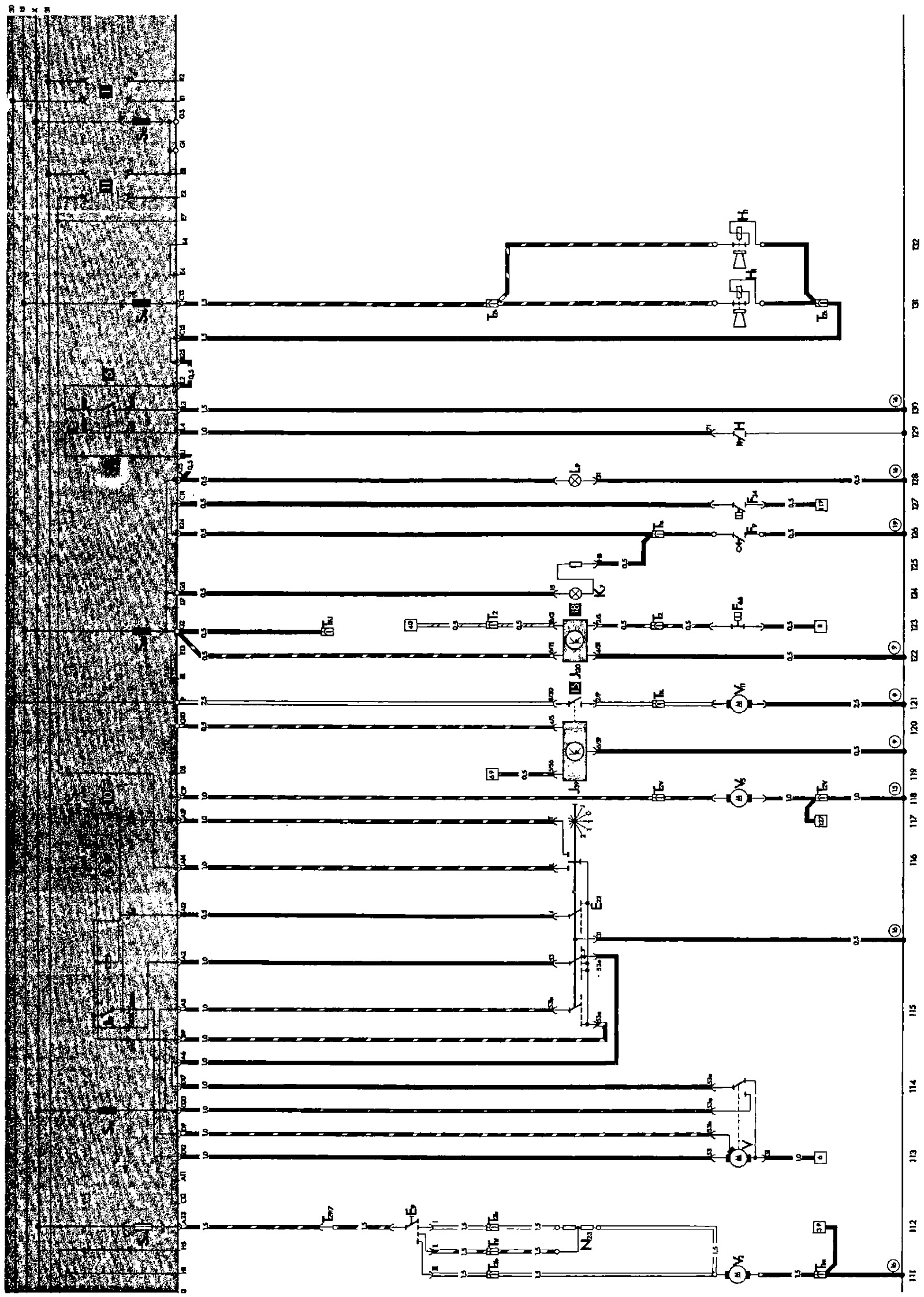

Продължение на диаграма 4

Открыть большую картинку в новом окне »
