Система за захранване с интегрирана система Digifant (VW Golf 3)

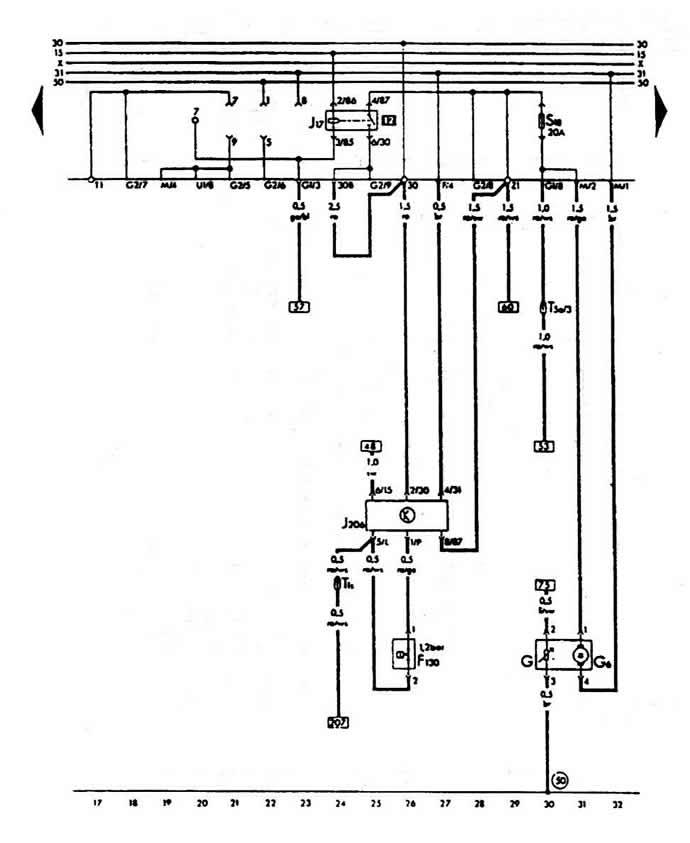

Фиг. 20. Захранваща система с вградена система "Digifant":

• F30 - бутон за изпомпване на гориво
• G - сензор за резервоар
• G6 - Електрическа горивна помпа
• J17 - реле на горивната помпа
• J206 - реле за изпомпване на гориво, над горивната помпа
• T1s - единична тапа, към предната стена, ляво
• 50 - земна точка, багажник, ляво

Цветови обозначения на кабела:

• ws - бяло
• sw - черен
• ro - червено
• br кафяво
• gn - зелено
• gr - сиво
• li - лилаво
• ge - жълто
• bl - синьо

Списък на предпазителите:

• 30А - зелено
• 25А - бял
• 20A - жълто
• 15A - син
• 10A - червен
