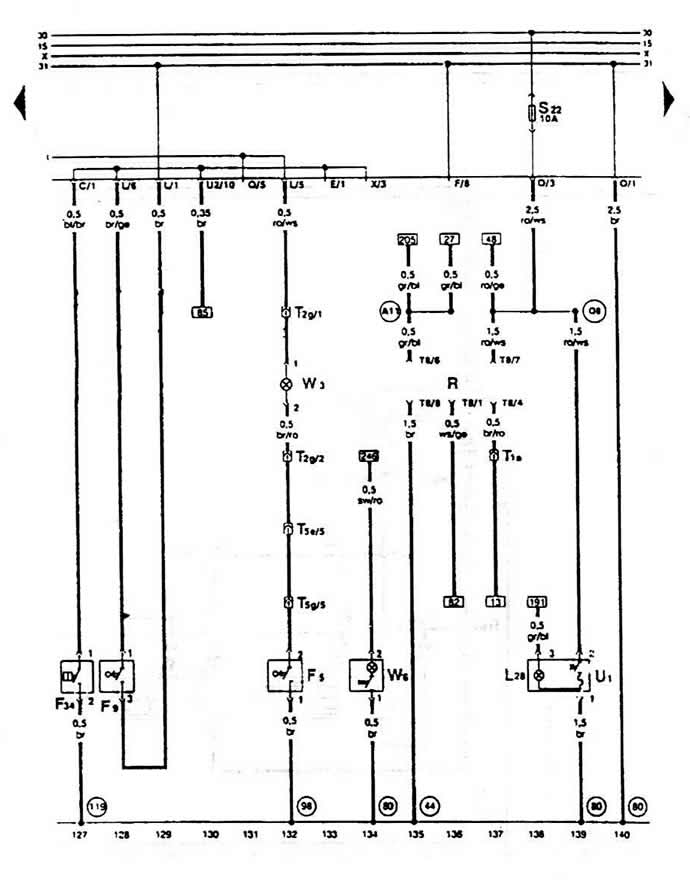

- F5 - ключ за осветлението на багажника
- F9 - превключвател на ръчната спирачка F34 - сигнален контакт за нивото на спирачната течност в резервоара
- L28 - лампа с нажежаема жичка, запалка за цигари
- R - свързване на радио
- T1a - единичен щепсел, задна релейна пластина
- T2g - двоен щепсел, в багажника, ляв
- T5e - 5-полюсен щепсел, на задната напречна пластина
- T5g - 5-пинов щепсел, в багажното отделение, отляво
- T8 - 8-полюсен щепсел, радио
- U1 - запалка за цигари
- W3 - лампа на багажника
- W6 - лампа за кутия за пътуване
Места на връзка с тялото (оградени):
- 44 - земна точка, стълб на врата (A), долу вляво
- 80 - заземяване 1, в кабела, водещ към устройството
- 98 - земна връзка, в кабела на вратата на багажника
- 119 - земна връзка 1, в кабела на фара
- A11 - положителна (+) връзка (58b) в кабела, водещ към уредите
- Q8 - връзка (запалка), кабел на контактния превключвател на вратата
Цветови обозначения на кабела:
- ws - бяло
- sw - черен
- ro - червено
- бр кафяво
- gn - зелено
- gr - сиво
- li – лилаво
- ge - жълто
- bl - синьо
Списък с предпазители:
- 30A - зелен
- 25A - бял
- 20A - жълто
- 15A - син
- 10A - червен
