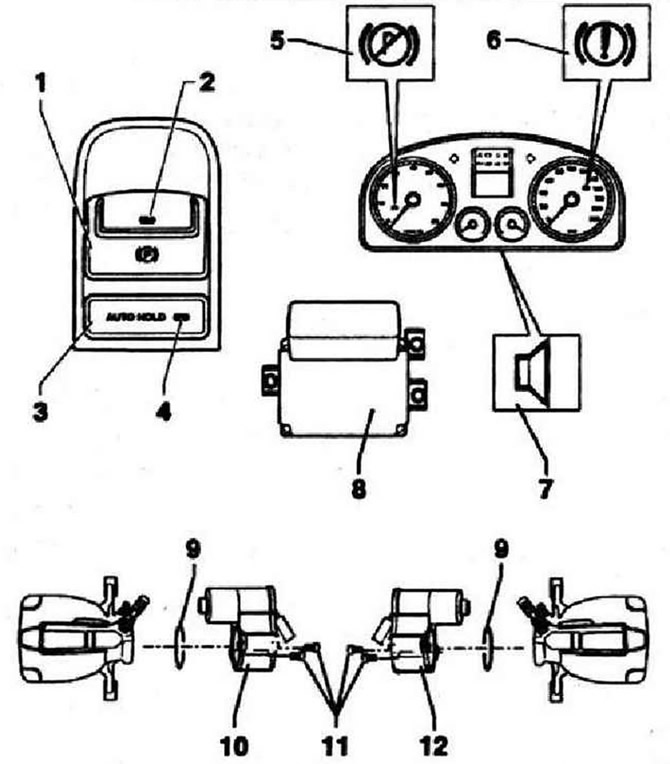

- 1 - Бутон за електромеханична ръчна спирачка "E538", място за монтаж: в централната конзола
- 2 - Контролна лампа за електромеханична ръчна спирачка "K213", място на монтаж: в бутона на електромеханичната ръчна спирачка "E538"
- 3 - Бутон AUTO HOLD "E540", място за монтаж: в централната конзола
- 4 - Контролна лампа AUTO HOLD "K237", място за монтаж: в бутона AUTO HOLD "E540"
- 5 - Индикаторна лампа за електромеханична ръчна спирачка "K214", място за монтаж: в арматурното табло
- 6 - Контролна лампа на спирачната система "K118", място за монтаж: в арматурното табло
- 7 - Звуков сигнал
- 8 - Блокът за управление на електромеханичната ръчна спирачка "J540" и ESP сензорният блок "G419" са разположени в един корпус.
- 9 - Уплътнителна шайба
- 10 - Задвижващ двигател, десен "V2S3", място за монтаж: на задния десен спирачен апарат
- 11 - Винт Здрав, 12 Nm
- 12 - Задвижващ двигател, ляв "V282", място за монтаж: на задния ляв спирачен апарат
