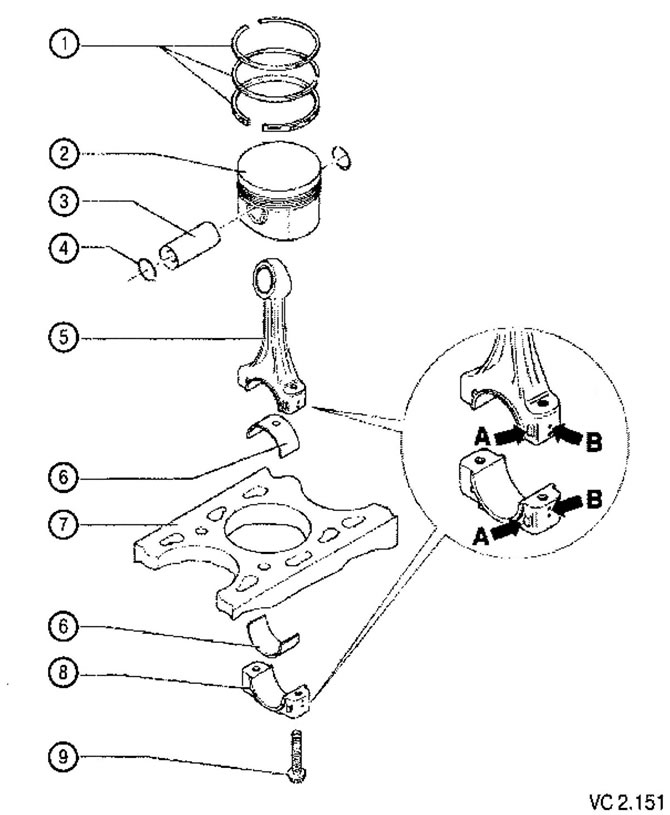

Zoznam prvkov skupiny valec-piest a ojnica-piest s technologickými odporúčaniami na opravu podľa obrázku VC2.150:
1. Piestne krúžky:
- kruhové zámky musia byť umiestnené voči sebe pod uhlom 120°;
- demontáž a montáž by sa mala vykonávať pomocou klieští na piestne krúžky;
- značka "TOP" musí smerovať k spodnej časti piestu;
- skontrolujte tepelnú medzeru (medzera v zámke);
- skontrolujte výškovú vôľu medzi drážkou a krúžkom.
2. Piest:
- označte montážnu polohu a priradenie valca;
- šípka na spodnej strane piesta ukazuje na stranu remenice polyklinového remeňa;
- Pri montáži použite zariadenie na stlačenie piestnych krúžkov.
3. Piestny čap:
- ak je inštalácia náročná, zohrejte piest na približne 60°C;
- demontovať a nainštalovať pomocou tŕňa.
4. Poistný krúžok.
5. Ojnica:
- je možné vymeniť iba ako sadu;
- označte príslušnosť valca (B);
- montážna poloha: značky (A) smerujú k remenici polyklinového remeňa.
6. Puzdro ložiska ojnice:
- nainštalujte do správnej polohy;
- nevymieňajte použité vložky;
- nainštalovať do stredu;
- prípustné hodnoty axiálneho pohybu pozdĺž krku:
- pre nové: 0,05 – 0,31 mm;
- maximálna povolená hodnota: 0,37 mm;
- určte radiálnu vôľu pomocou meracieho drôtu Plasligage;
- pre nové: 0,01 - 0,06 mm;
- maximálna povolená hodnota: 0,09 mm;
- pri meraní radiálnej vôle neotáčajte kľukovým hriadeľom.
7. Blok valcov;
- skontrolujte priemer valca;
- skontrolujte rozmery piestov a valcov.
8. Kryt ložiska ojnice:
- nainštalujte do správnej polohy;
- počas výroby je spojenie medzi krytom a ojnicou vytvorené zlomením, preto kryt pasuje iba na svoju ojnicu a iba v jednej polohe. Zabráňte poškodeniu povrchu zlomeniny (spoj ojnice k krytu).
9. Skrutka ojnice, uťahovací moment 30 Nm a utiahnutie otočením o 1/4 otáčky (90°):
- TORX hlava E10;
- počas montáže vymeňte za nový;
- namažte závity a dosadaciu plochu hlavy;
- na meranie radiálnej vôle v ložisku ojnice utiahnite krútiacim momentom 30 Nm bez utiahnutia o 90°.
