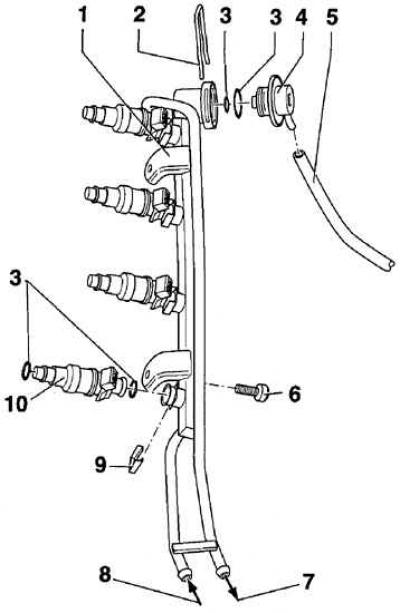

Palivové vedenie a vstrekovače motora 1,8-I
- 1 - palivové vedenie;
- 2 - pružinová svorka;
- 3 - tesniaci krúžok. V prípade poškodenia je potrebné použiť nový tesniaci krúžok. Pred montážou namažte tesniaci krúžok čistým motorovým olejom;
- 4 - regulátor tlaku paliva;
- 5 - vákuová hadica;
- 6 - skrutka, 10 Nm;
- 7 - pripojenie k spätnému palivovému vedeniu;
- 8 - pripojenie k prívodu paliva;
- 9 - držiak;
- 10 - vstrekovač paliva
Odstránenie

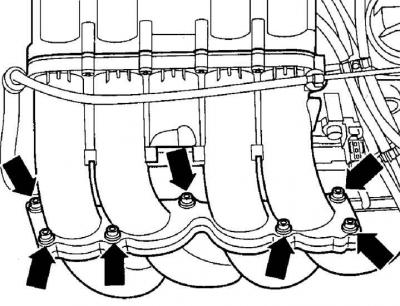

1. Odpojte vákuovú hadicu a elektrické konektory od prepínacieho ventilu sacieho potrubia. Odstráňte uzávery zapaľovacích sviečok.
2. Pomocou nástrčného kľúča odskrutkujte hornú časť sacieho potrubia (montážne skrutky sú označené šípkami).

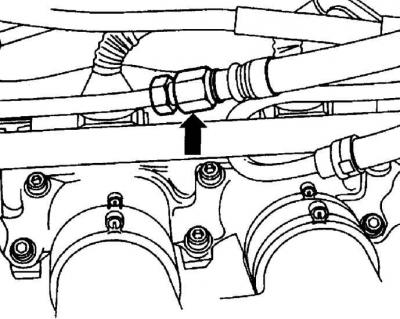

3. Odpojte podtlakovú hadicu od regulátora tlaku paliva.
4. Odskrutkujte prívodnú palivovú hadicu z palivového potrubia (miesto ich spojenia je znázornené šípkou), pri tom zbierajte rozliate palivo handrou.
5. Odpojte elektrické konektory od vstrekovačov paliva.
6. Odskrutkujte upevňovacie skrutky palivového potrubia (označené šípkami) a odstráňte palivové potrubie spolu so vstrekovačmi zo sacieho potrubia.
7. Odstráňte príchytky zaisťujúce vstrekovače k palivovému vedeniu a vyberte vstrekovače paliva. Označte umiestnenie vstrekovačov, aby sa dali nainštalovať na svoje správne miesta.
Inštalácia
1. Vymeňte O-krúžky na vstrekovačoch paliva.
2. Namažte O-krúžky vstrekovača paliva čistým motorovým olejom.
3. Nainštalujte vstrekovače do palivového potrubia a zaistite ich pružinovými svorkami.
4. Nainštalujte palivové potrubie spolu so vstrekovačmi na sacie potrubie a zatlačte ho nadol.
5. Palivové potrubie zaistite skrutkami a utiahnite ich krútiacim momentom 10 Nm.
6. Pripojte elektrické konektory k vstrekovačom paliva.
7. Pripojte prívodnú palivovú hadicu k palivovému vedeniu.
8. Nainštalujte a zaistite horné sacie potrubie novým tesnením.
9. Pripojte podtlakovú hadicu k regulátoru tlaku paliva.
10. Pripojte vákuovú hadicu a elektrické konektory k prepínaciemu ventilu sacieho potrubia.
11. Nainštalujte hroty vysokonapäťového drôtu na zapaľovacie sviečky.
