Wyjmowanie i instalacja silnika wycieraczki tylnej szyby (VW Golf 4)

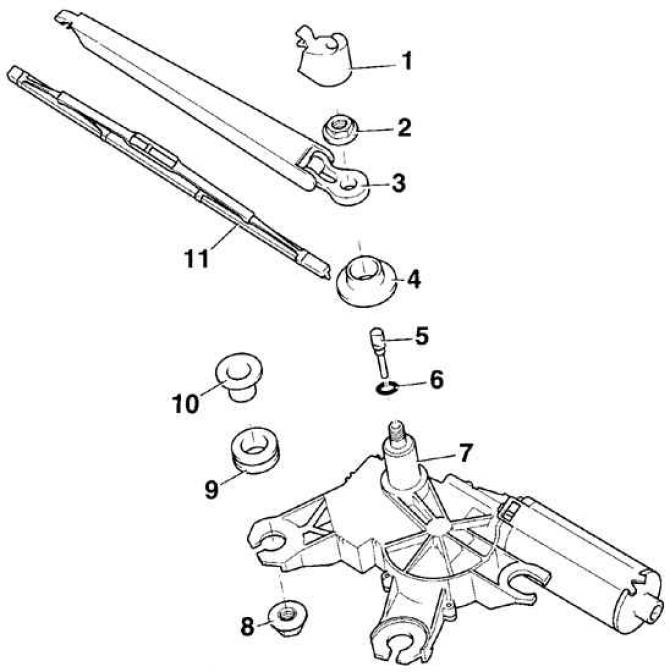

Wycieraczka tylnej szyby

1 - składana okładka;
2 - nakrętka, 15 Nm;
3 - dźwignia wycieraczek;
4 - tuleja uszczelniająca;
5 - dysze spryskiwaczy;
6 - pierścień uszczelniający;
7 - silnik wycieraczek szyby przedniej;
8 - nakrętka, 8 Nm;
9 - pierścień tłumiący;
10 - tuleja dystansowa;
11 - Pióro wycieraczki szyby przedniej

Artykuł jest opublikowany w tym zasobie [vwmanual.ru]

Wyjmowanie

1. Przesuń zawiasową pokrywę u podstawy ramienia wycieraczki w górę i poluzuj nakrętkę mocującą ramię wycieraczki o kilka obrotów. Przesuwając ramię wycieraczki na boki, poluzuj jego mocowanie na osi, a następnie odkręć nakrętkę i zdejmij ramię wycieraczki.

2. Zdejmij wewnętrzne wykończenie tylnych drzwi.

2. Zdejmij wewnętrzne wykończenie tylnych drzwi.

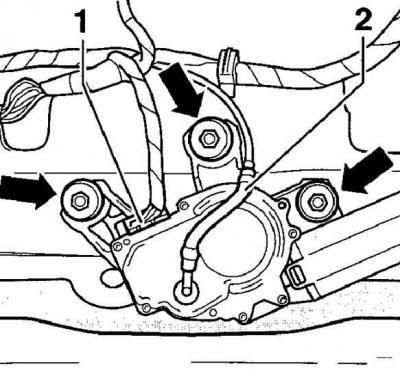

3. Odłączyć złącze elektryczne (1) i wąż doprowadzający płyn do spryskiwaczy (2) od silnika wycieraczek szyby przedniej (śruby mocujące tylną wycieraczkę są oznaczone strzałkami).

4. Odkręć nakrętki mocujące silnik wycieraczek i wyjmij go.

Instalacja

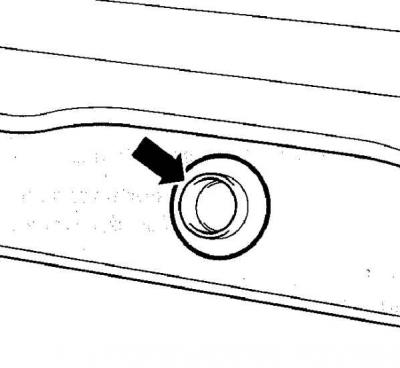

1. Zamontuj tuleję uszczelniającą w otworze tylnej szyby (pokazano strzałką). Ostrożnie zamontuj silnik wycieraczek na miejscu i zabezpiecz go nakrętkami.

2. Dalszy montaż przeprowadza się w kolejności odwrotnej do demontażu.

3. Dokręć nakrętki mocujące silnik wycieraczek momentem 8 Nm.

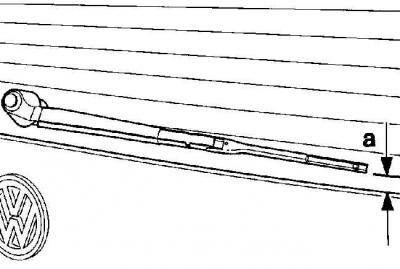

4. Dokręć nakrętkę mocującą ramię wycieraczki momentem 15 Nm.
