Spis treści: Wyjmowanie ↓ Instalacja ↓

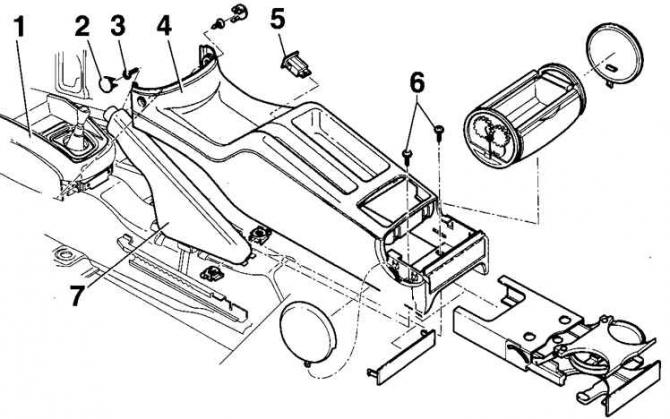

Tylna część konsoli środkowej
- 1 - Przednia część konsoli środkowej;
- 2 - wtyczka;
- 3 - śruby 2 szt.;
- 4 - tylna część konsoli środkowej;
- 5 - przycisk otwierania klapki wlewu paliwa;
- 6 - śrub 2 szt.;
- 7 - dźwignia hamulca ręcznego
Wyjmowanie

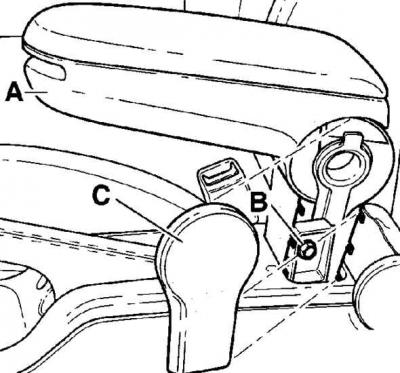

1. Zdejmij osłonę (C) podłokietnika (A – podłokietnik, B – śruba mocująca podłokietnik).
2. Odkręć śrubę (B) mocującą podłokietnik i zdejmij podłokietnik.
3. Wyjmij tylną popielniczkę i uchwyt na kubek.
4. W przedniej, tylnej części konsoli środkowej należy wyjąć zaślepki (2) i odkręcić śruby (3).
5. Podnieś dźwignię hamulca ręcznego do oporu.
6. Przesuń przednią część tylnej części konsoli środkowej do przodu i do góry, a następnie wyjmij ją z podstawy podłokietnika.
7. Odłącz złącze elektryczne od przycisku otwierania klapki wlewu paliwa.
8. Zdejmij tylną część konsoli środkowej wzdłuż dźwigni hamulca ręcznego.
Instalacja
Montaż wykonuje się w odwrotnej kolejności niż demontaż. Dokręć śrubę mocującą podłokietnik momentem 18 Nm.
