Kućište motora
Kućišta motora bez ubrizgavanja i s punjenjem međusobno se razlikuju. Kućišta motora s punjenjem imaju mlaz ulja za hlađenje donjeg dijela ventila.

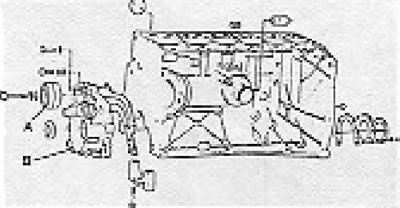

Slika 2.29. Kućište motora. A - Remenica zupčastog remena; B - Kućište pumpe za ulje.
Cilindri
Cilindri su izrađeni direktno u tijelu. Njihovi promjeri variraju ovisno o oznakama utisnutim na tijelu (vidi tablicu u pododjeljku 2.1 "Tehničke specifikacije").
Glavni ležajevi bregaste osovine
Bregasta osovina ima 7 ležajeva. Polucilindri na strani tijela imaju žljebove, polucilindri u poklopcima nemaju žljebove. Bočni zazor radilice određen je međuležajem. Svaki poklopac glavnog ležaja pričvršćen je s dva vijka. Svi vijci za montažu su isti.
Mlaznice za ulje
Mlaznice za ulje ugrađuju se samo u kućišta motora s punjenjem. Svaka mlaznica je podešena tako da je tlak ulja 0,15 MPa viši nego u ostalim dijelovima motora. To je uvjetovano potrebom osiguranja odgovarajuće potrošnje ulja u praznom hodu. Vijci koji pričvršćuju mlaznicu moraju se prije ugradnje premazati sredstvom za brtvljenje AMV 188 100 02.
