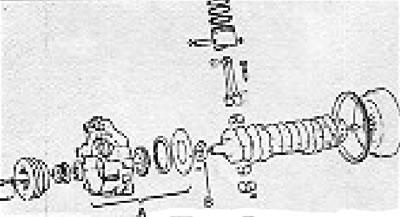

Sustav radilice i klipa (VW Lt 28)

Radilica

Radilicu podupire sedam ležajeva. Potrebna su tri brušenja glavnih rukavaca za popravak i dva brušenja rukavaca klipnjača. Kao rezervni dijelovi isporučuju se pločice koje odgovaraju dimenzijama rukavaca nakon brušenja. Uzdužnu fiksaciju osigurava međuležaj, a preporučuje se posebno održavanje duljine ovog ležaja (vidi pododjeljak 2.1. "Tehničke specifikacije").

Samousisni i punjivi motori opremljeni su antivibratorima koji se međusobno razlikuju. Označene su točkicama u boji kako slijedi:

• Samousisni motori: crni.
• Punjenje motora: zeleno.

Prva serija motora imala je ležajeve prednje osovine spojke (smješten na stražnjoj strani radilice) dugi 16 mm. Ovi ležajevi su kasnije zamijenjeni ležajevima dugim 20 mm.

Pažnja! Preporučuje se korištenje ležajeva novog tipa tijekom popravaka.

• Temeljito očistite vodove za podmazivanje motora.
• Provjerite dijametralni zazor ležajeva osovine.

Ove se radnje mogu izvesti na dva načina:

• Korištenje indikatorskog sata s mikrometrom.
• Metoda "plastigage".
• Ugradite poklopce ležajeva, poštujući način ugradnje i oznake.
• Zategnite vijke navedenim momentom.
• Izmjerite promjer svakog ležaja i promjer svakog rukavca.
• Nakon ove provjere, odvrnite poklopce ležajeva.

Bočni razmak osiguravaju međuležajne ljuske.

• Podmažite polu-uloške i rukavce ležajeva radilice uljem.
• Ugradite radilicu za oba kraja u odgovarajući položaj.
• Ugradite poklopce ležajeva, poštujući način ugradnje i oznake.
• Zategnite vijke poklopca ležaja navedenim momentom pritezanja (vidi pododjeljak 2.1. "Tehničke specifikacije").
• Pomoću indikatorskog sata ili mjernog listića provjerite uzdužni zazor radilice.

Brtvljenje stražnjeg ležaja

Brtvljenje stražnjeg ležaja radilice osigurava prsten u poklopcu. Poklopac je pričvršćen na tijelo zajedno s brtvom, vijci poklopca su zategnuti odgovarajućim momentom pritezanja.

Klipnjače

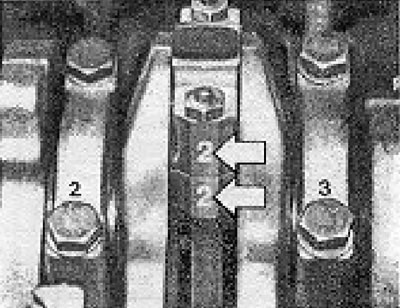

Sklop klipa i klipnjače može se lako izvući iz motora s vrha nakon što se ukloni karbonski obruč koji bi mogao oštetiti klipne prstenove. Glave klipnjača se lako odvajaju; poklopci glava su označeni od strane proizvođača zajedno s klipnjačama.



Klipnjače i poklopci klipnjača imaju posebne izbočine koje moraju biti usmjerene prema prednjem dijelu motora tijekom ugradnje.

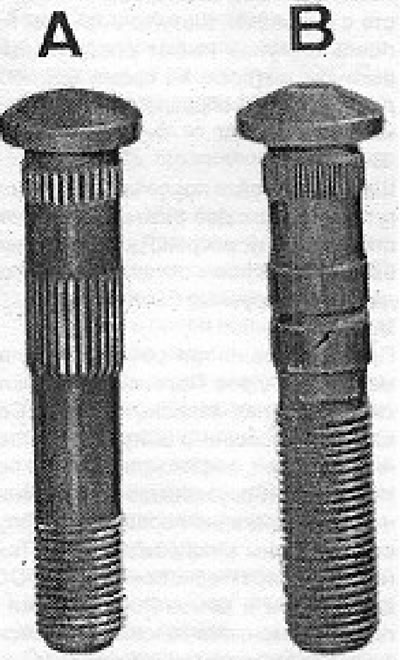

Pažnja! Nakon brušenja, osovinice radilice mogu imati maks. dvije veličine. Sukladno tome, predviđena su dva umetka za popravak. Osim toga, postoje dvije vrste vijaka klipnjače.

Klipovi

Dostupna su tri promjera cilindara za popravak. Klipovi se isporučuju iz skladišta rezervnih dijelova. Veza između klipa i klipnjače ostvaruje se pomoću klina učvršćenog s dva opružna prstena. Vrijednosti za izvlačenje klipa iz kućišta dane su u pododjeljku 2.1. "Tehničke karakteristike") i 2.2. "'Održavanje i popravak" i odnose se na postupak ugradnje glave. Ovisno o produžetku klipa, treba odabrati odgovarajuću brtvu za kuhanje.

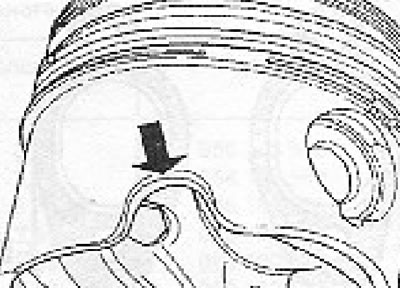

Napomena: Klipovi motora s kompresorom imaju izreze u donjem dijelu suknje za mlaznice ulja.

Sastavljanje klipa s klipnjačom

• Za sastavljanje klipa i klipnjače, zagrijte klip na 60°C. Na toj temperaturi, klipnjača bi se trebala slobodno okretati u čahurama klipa.
• Ugradite opružni prsten u utor klipa.
• Zagrijte klip.
• Ugradite klip u klipnjaču tako da izrez "trefi" na glavi klipa bude poravnat s izbočinama klipnjače.

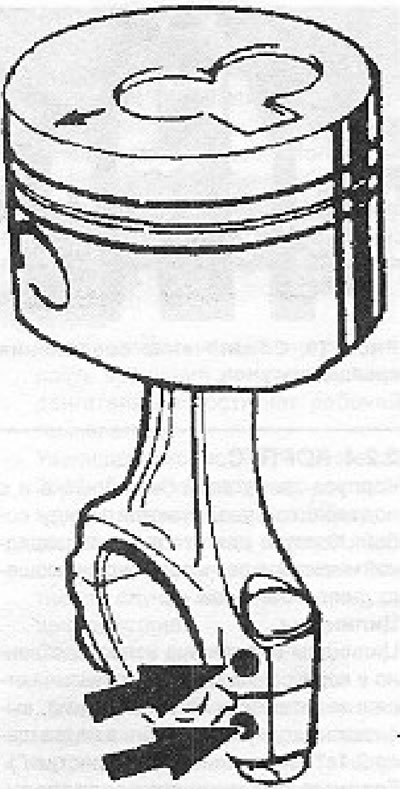

Slika 2.33. Oznaka za popravak klipa s klipnjačom. Zarez "trefi" na dnu klipa trebao bi biti na strani izbočine na klipnjači (strelice).


• Ugradite klipni klin i drugi opružni prsten.

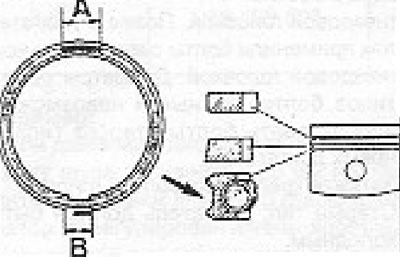

• Ugradite klipne prstenove, počevši od strugača i njegovog ekspandera. Utori prstena strugača i ekspandera trebaju biti na suprotnim stranama, ako je moguće, ne na kraju prsta.
• Ugradite brtveni prsten s oznakom "gor" okrenutom prema gore, zatim prsten elementa.
• Ravnomjerno rasporedite rezove na svim prstenovima po obodu klipa bez oštećenja prstena strugača.

Ugradnja sustava klipnjače

• Ugradite sklopove klipnjače-klip-klipni prsten u cilindre tako da zadebljanja na klipnjačama budu okrenuta prema naprijed. Zamrzavanje na dnu klipa "trefi") se mora nalaziti na lijevoj strani kućišta.

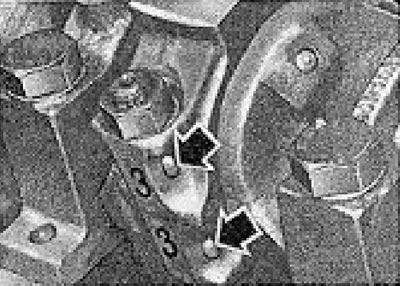

Slika 2.34. Oznaka klipnjača. Strelice označavaju izbočine koje bi trebale biti okrenute prema prednjem dijelu motora


• Pomoću posebne manžete stisnite prstenove u žljebove i gurnite klip prema radilici. Pazite da osovinica radilice nije u GMT tijekom ovog postupka.

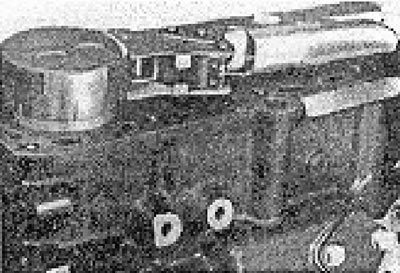

Slika 2.37. Ugradnja klipa pomoću prstenastog brtvenja.


• Postavite poluležajeve u klipnjaču i u poklopac klipnjače, a zatim ih podmažite.
• Ugradite klipnjaču s poklopcem tako da oznake budu na istoj strani.
• Podmažite kontaktne površine matica vijaka klipnjače uljem i zategnite ih propisanim momentom.
